5. 组态面板

TDengine IDMP 支持 Grafana 风格的面板之外，还支持工业场景流行的组态，让业务人员通过"拖拉拽"的形式"零代码"实现 Web 组态、SCADA 等解决方案，可视化地呈现设备、流程的当前运行状态。目前它支持 2D 与 2.5D，今后将支持 3D。它与 IDMP 的资产模型无缝结合，能快速交付方案、降低开发成本。它具有如下的特点：

1. 直观易用的拖拽编辑：无需技术背景，像搭积木一样轻松创建监控画面
2. 智能数据驱动：配置一次即可让实时数据自动更新画面，减少重复操作
3. 丰富的动画效果：内置多种动画，支持自定义，让监控画面生动直观
4. 灵活的状态管理：通过数据变化自动切换设备状态，如运行/停止/报警
5. 可扩展的图形库：支持上传自定义图形（JS、SVG、图片等），满足特殊需求
6. 强大的性能表现：单画面可支持上万个图元，满足大型工业场景需求

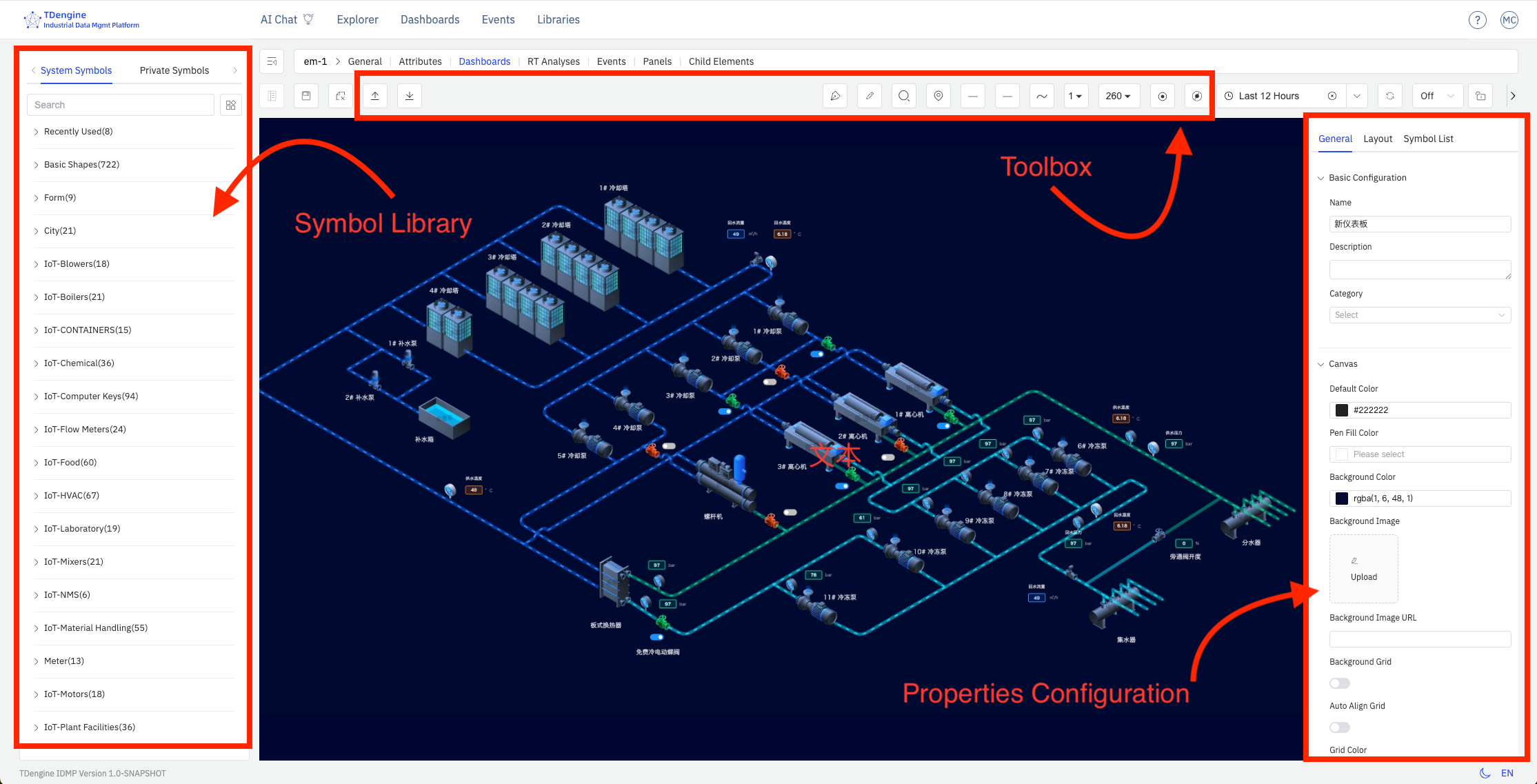

下面是一个典型的组态编辑界面：

整个编辑画面由几大块组成：

1. 画布：画布即中央的绘画区域，将图元拖拽到画布进行编辑，绘制组态图。画布有各种属性，比如背景颜色、网格、标尺等，他们都可以个性化配置。
2. 图元：它是画布的基本单元，图形表达的基本元素，图上的各种设备、组件都是图元。图元有各种属性，比如颜色、背景颜色、大小、显示的文本、进度 (Progress)、值 (value)、状态 (State) 等。
3. 工具箱：顶部工具箱，可使用钢笔、铅笔、放大镜、鹰眼地图（缩略图）、连线起点、连线终点、连线线宽、视图比例、自动锚点、禁用锚点等画图工具。
4. 图元库：有基础图形库和行业图形库，而且容许用户自己上传绘制的图形。
5. 配置：对画布、画布上的各个图元进行配置，比如颜色、背景颜色、字体、事件、动画等，可以修改其显示、交互行为等。

本文档仅对基本概念以及基本操作做一简单介绍，更多的细节需要自己多用才能发现。

📄️ 创建组态

选择元素，然后选择面板，点击新建面板，然后选择组态即进入组态编辑界面。

📄️ 图元

图元是构成监控画面的基本元素，就像乐高积木一样，每个设备图标、封闭图形都是一个图元。通过组合不同的图元，您可以构建出完整的工业监控系统。

📄️ 连线

连线用于表示设备之间的物料流动、信号传递或逻辑关系。例如：

📄️ 锚点

锚点是保持设备连接的"魔术扣"，确保当您移动设备图元时，连接的管线会自动跟随调整，保持画面整洁。

📄️ 画布

设置画布属性

📄️ 工具箱

钢笔

📄️ 图元库

IDMP 系统已经包含了基础图形库和一些行业的图元库。在您使用过程中如果有更多需求，可以自己制作图元上传，也可联系 IDMP 团队，我们可以提供相应的设计支持。

📄️ 优秀案例

以下展示了一些基于 IDMP 组态面板构建的工业监控画面，供您参考和借鉴。
