5.2 图元
图元是构成监控画面的基本元素，就像乐高积木一样，每个设备图标、封闭图形都是一个图元。通过组合不同的图元，您可以构建出完整的工业监控系统。
5.2.1 外观设置
5.2.1.1 图元样式
角度：设置尖角与圆角，值的范围：0~1
旋转：设置图形的旋转角度

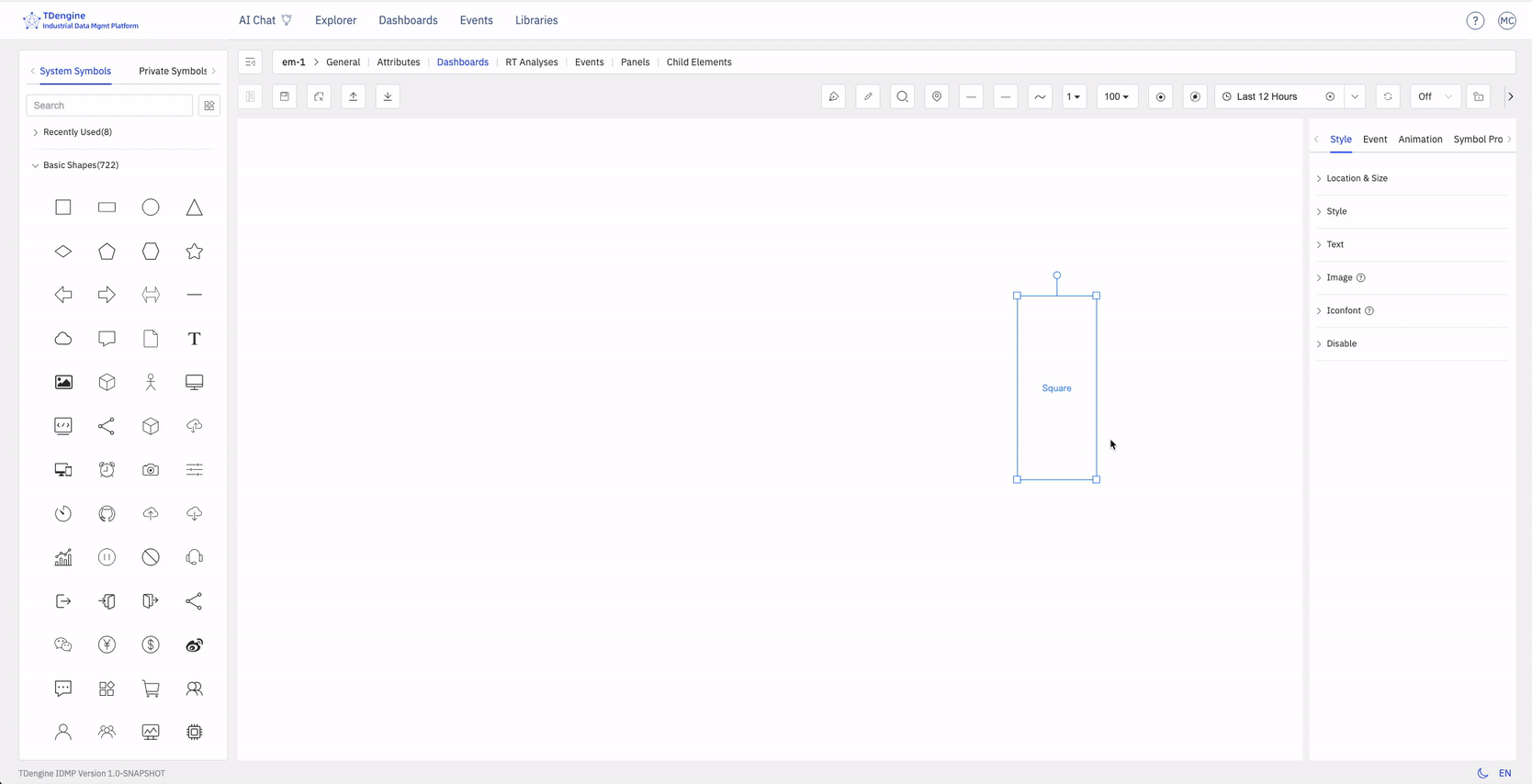

进度：任意封闭图形，都可以当进度条：矩形、圆、svg、封闭连线、或其他任意封闭图形，值的范围：0~1
5.2.1.2 图片外观样式
可以上传图片作为图元的外观或者背景图片。
5.2.1.3 字体图标外观样式
可设置图元上显示文字的字体、大小、颜色、样式、粗细、行高、所在位置等。
5.2.2 事件
创建组态的关键一步是事件的定义，包括事件类型、事件动作与触发条件。事件类型有鼠标移入、鼠标移出、选中等，但最重要的是"图元属性值变化"。图元的属性可以与 IDMP 元素的一个属性绑定，当这个值的某个触发条件满足时，就可以触发指定的事件动作。而事件动作包括开始动画、停止动画等，但最重要的动作是"设置图元属性"，可以改变图元的展现形式，比如图元的颜色、背景颜色、显示的文本等。下面挨个进行详细说明。
5.2.2.1 添加事件
添加相应事件，即可实现相应的事件行为。提示：部分事件行为只有在查看时才展示效果，编辑时无法展示。
事件类型：鼠标移入、鼠标移出、选中、取消选中、鼠标按下、鼠标弹起、单击、双击、图元属性值变化。
事件行为：打开链接、设置图元属性、执行动画、暂停动画、停止动画、执行 JavaScript、执行 Window 函数、自定义消息。

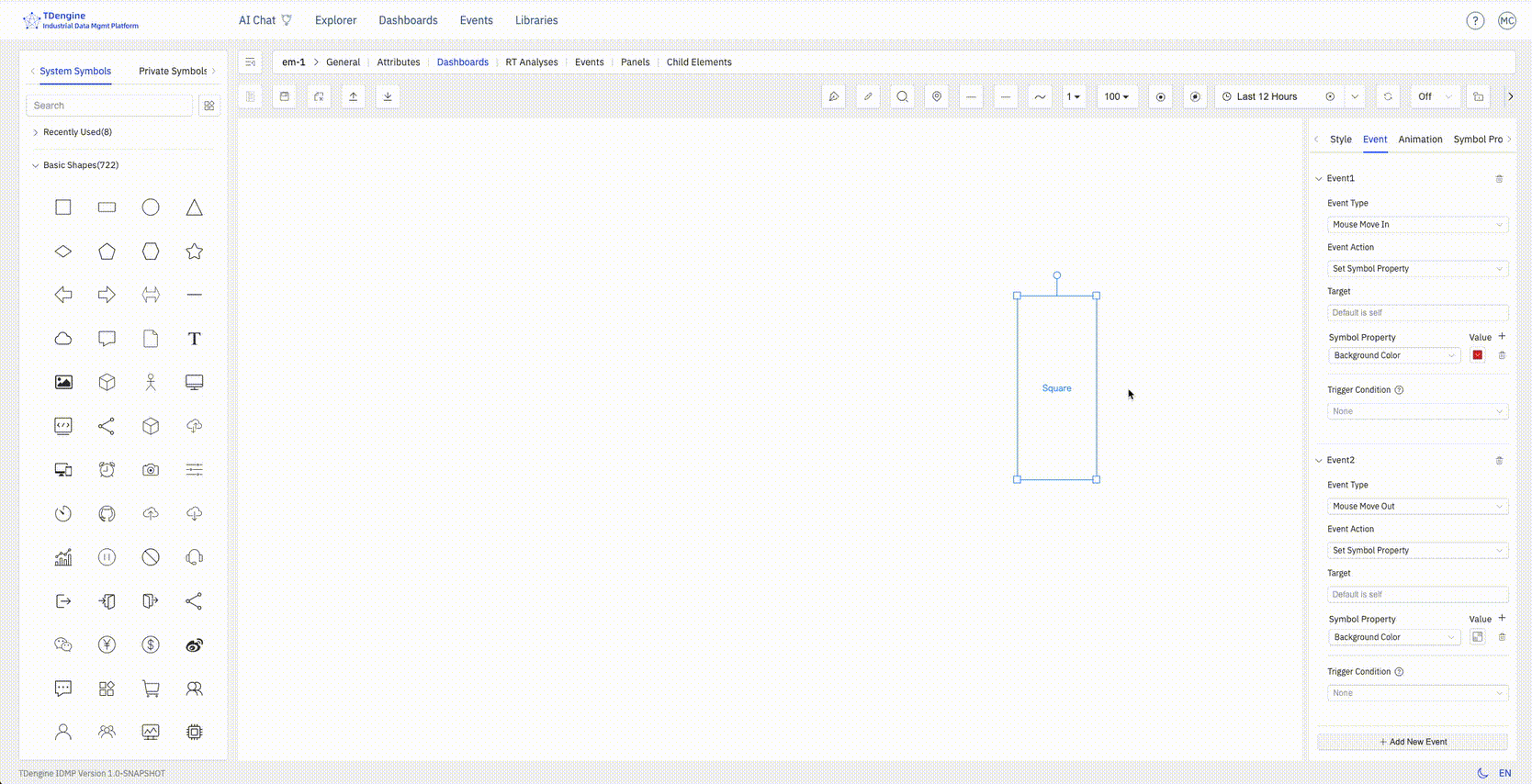

如下图，为画布中图元设置了两个事件：当鼠标移入时，将背景色设置为绿色，当鼠标移出时，恢复背景色。
5.2.2.2 条件触发器
可以为事件添加触发条件。触发条件最常用的是"关系运算"，可以对图元的属性，包括值、进度、状态、文本进行逻辑判断（其他属性不提供逻辑判断的支持）。

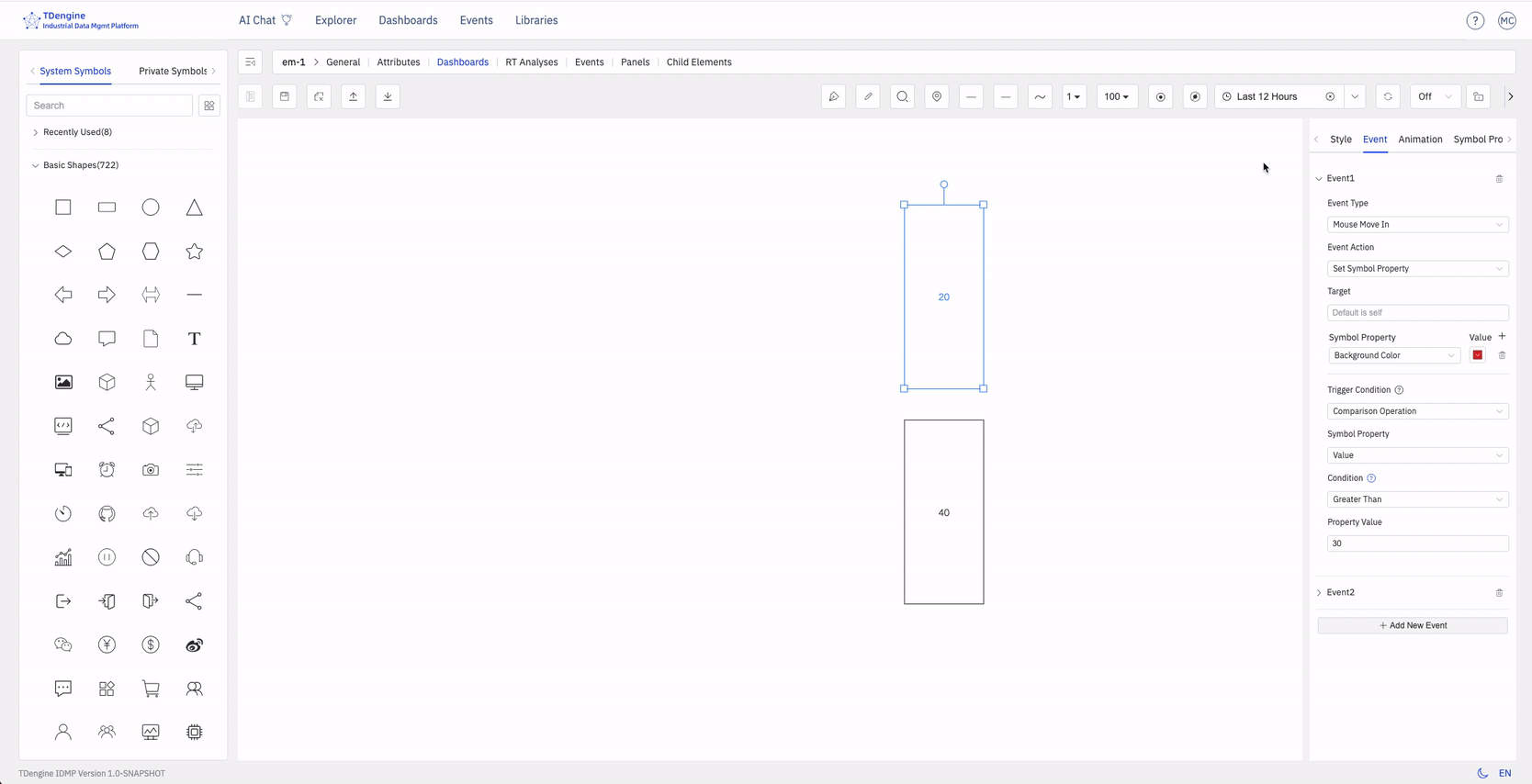

如下图，设置当图元文本大于 30 时鼠标移入才会触发事件。图中演示，文本为 40 的图元满足条件，会触发背景变绿，而文本为 20 的图元不满足，鼠标移入时并不触发背景变绿。
5.2.2.2.1 触发条件数据结构
触发条件由图元事件中的 where 对象描述，包含以下字段：
type：任意值，建议填写条件的功能名称以便阅读；为空时表示没有触发条件。fn：条件函数，返回布尔值，优先级最高。fnJs：条件的 JavaScript 代码文本，可获取pen和context参数，返回布尔值，优先级次之。key：通过属性名进行条件比较，优先级最低。comparison：属性比较运算符，配合key使用。value：属性比较值，配合key使用。
comparison 支持的运算符如下：
| 运算符 | 含义 |
|---|---|
> | 大于 |
>= | 大于等于 |
< | 小于 |
<= | 小于等于 |
= | 等于 |
!= | 不等于 |
[) | 介于。运算符本身仅表示"介于"语义，具体区间边界由 value 字段使用标准数学区间记法指定，支持 []、[)、(]、() 四种组合。例如 value 为 [0, 100) 表示包含 0 但不包含 100；(0, 100] 表示不包含 0 但包含 100；[0, 100] 表示同时包含 0 和 100 |
![) | 不介于，"介于"以外的范围，区间边界同样由 value 字段指定 |
[] | 属于集合，例如 [1,20,30..50,65]，其中 30..50 表示 30 到 50 之间的连续整数区间；也支持字符串，例如 [1,20,aaa,值1] |
![] | 不属于，"属于"以外的集合 |
5.2.2.3 执行 JavaScript
当事件行为选择"执行 JavaScript"时，事件触发后会运行用户编写的 JavaScript 代码片段，可用于上报数据、调用接口、刷新业务状态等场景。代码片段中可以访问以下变量：
pen：当前触发事件的图元对象params：在事件配置中传入的参数context：执行上下文arguments：原始事件参数
图元事件的等效数据结构示例：
// EventAction 由画布运行时提供，这里内联以便示例自洽：
// "JS" 即执行 JavaScript 代码块。
const EventAction = { JS: "JS" };
const pen = {
name: "rectangle",
text: "矩形",
x: 100,
y: 100,
width: 100,
height: 100,
events: [
{
name: "click",
action: EventAction.JS,
params: "我是参数", // 传递到代码块的参数
value: `
console.log('arguments', arguments);
console.log('当前点击的图元', pen);
console.log('参数', params);
console.log('上下文', context);
`, // 代码块
},
],
};
调用接口的示例（将以下任意一个字符串赋值给事件的 value 字段）：
// 使用链式 .then()
fetch("/api/device/data?mock=1")
.then((res) => res.text())
.then((data) => console.log(data));
// 或者使用 async/await
(async () => {
const res = await fetch("/api/device/data?mock=1");
const data = await res.text();
console.log(data);
})();
5.2.3 动效
IDMP 内置很多种图元动画效果，也容许逐帧自定义动画。
5.2.3.1 图元动画
给图元添加动画、鼠标提示，设置动画时长、动画效果、循环次数、下个动画 tag、是否自动播放、是否保持动画状态。
5.2.3.2 内置动画
无、上下跳动、左右跳动、心跳、成功、警告、错误、炫耀、旋转、自定义。
5.2.3.3 自定义动画
通过新增动画帧，逐帧自定义动画。
5.2.3.4 鼠标提示
鼠标悬浮在图元上时，显示鼠标提示信息。支持两种方式：
- 参考 Markdown 语法编写鼠标提示
- 编写 Mark 函数，显示函数的返回值
5.2.4 图元组合、状态
在画布中可选择多个图形，然后右键菜单选择组合/组合为状态，可拼接组合为任意想要的方式，可以对组合图元中的任意子图元进行图元的处理操作，有利于图元复用。

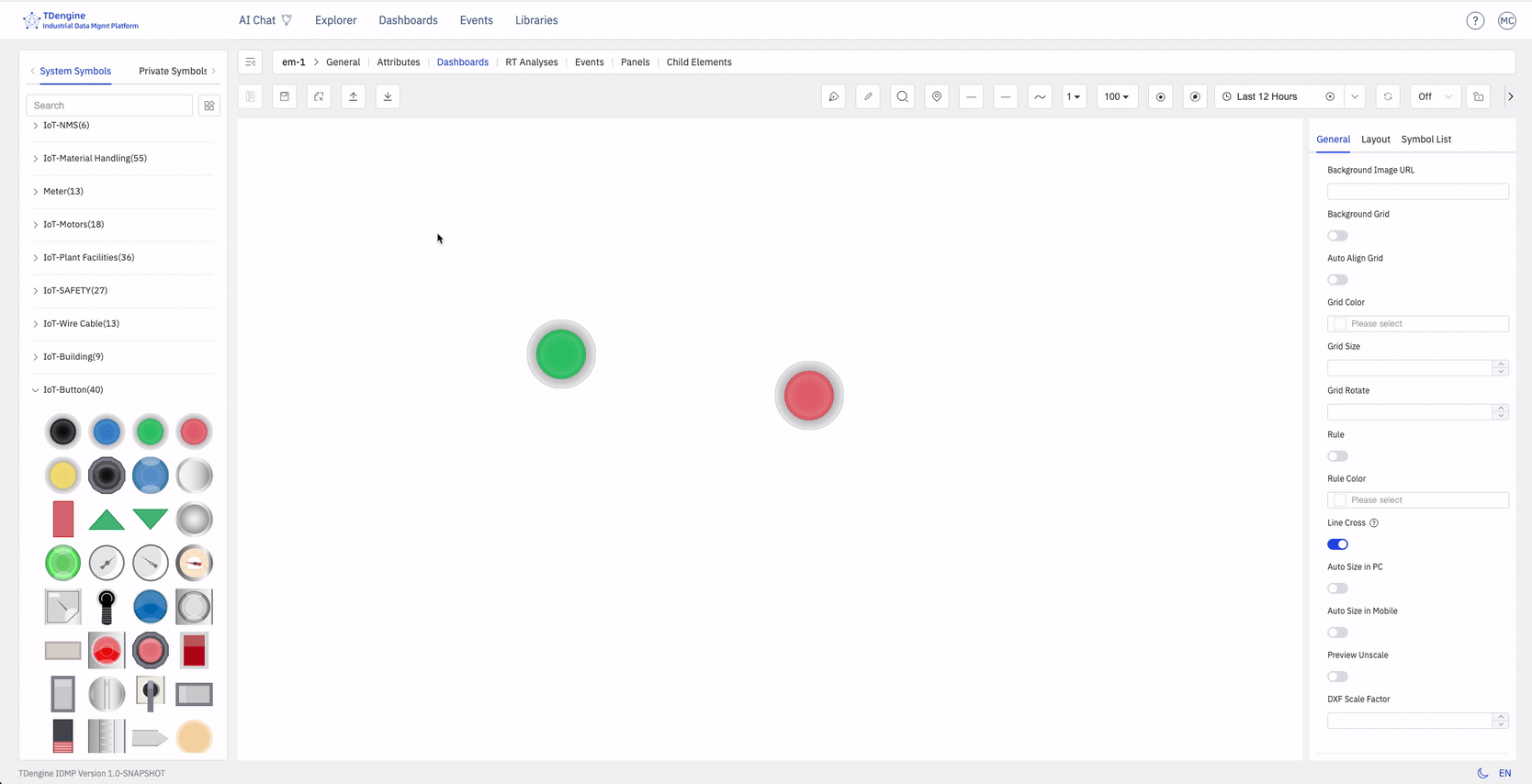

两个或更多图元组合为状态，是极为有效的表现方式。例如开和关，风机的转动与停止就可以组合为一个状态。不同颜色的报警灯，比如红、黄、绿，可以组合为一个状态。可以通过事件或绑定 IDMP 元素属性来驱动状态的修改，实现动效。
5.2.5 图元属性
图元有很多属性，包括颜色、文本字体、字体颜色、进度等，这些通用属性都可以在外观设置里直接手动进行设置。但你可以通过配置，自动控制如下图元属性：背景颜色、颜色、文本颜色、文本、X、Y、高度、宽度、可见、进度值、进度颜色、值、状态、旋转、禁用等。
上述的属性里，其中的文本、进度值、状态、值四个属性，还可以在事件的事件触发条件里进行逻辑判断。
事件的设置里，你可以通过选择"设置图元属性"事件行为来自动控制图元的属性。还有一种方式，就是将这些属性与 IDMP 的元素属性进行绑定。

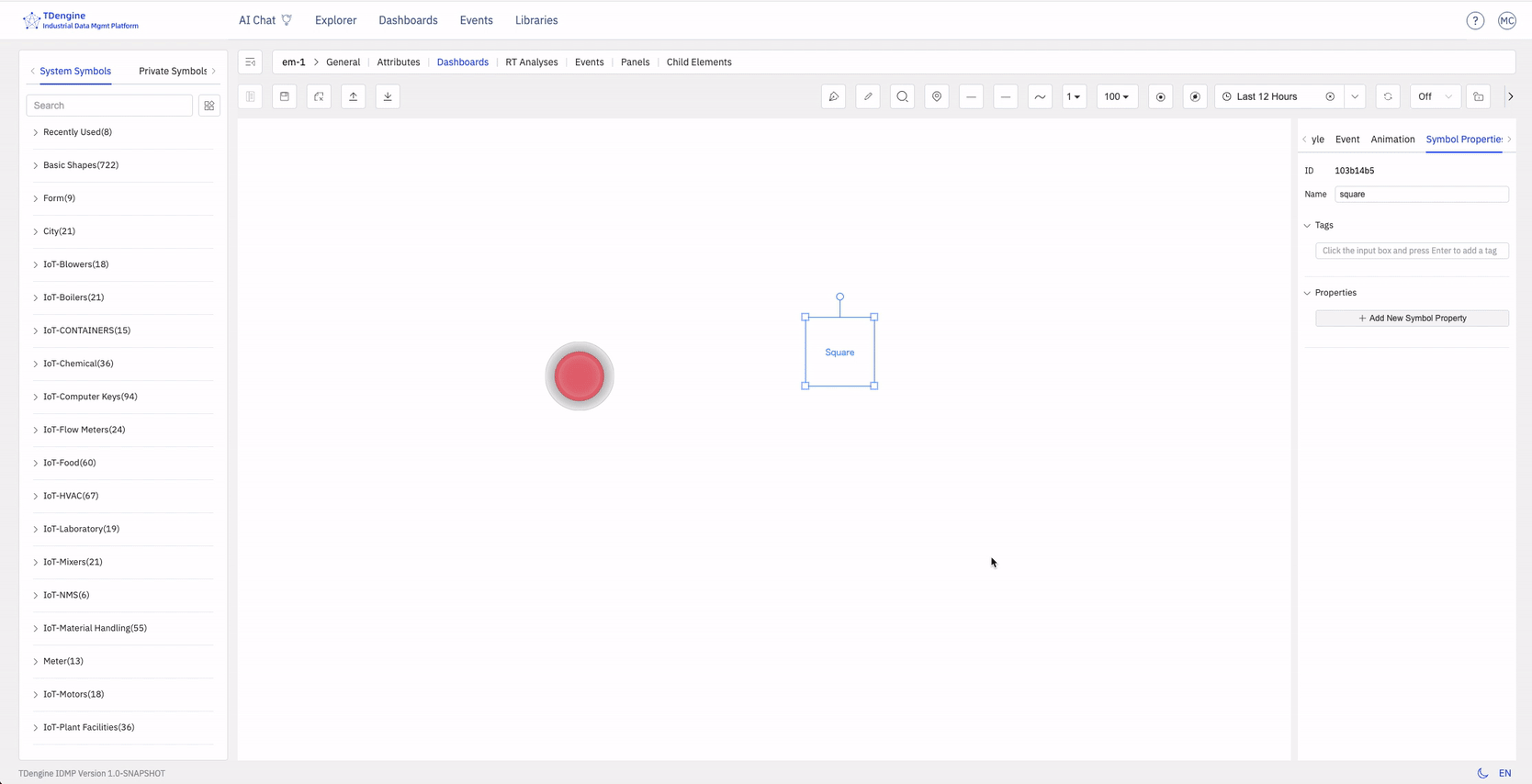

绑定变量，能快速实现实时数据动态展示。如下图所示，添加属性绑定，将图元的"文本"绑定到元素"em-1"的电压。当元素电压采集值变化时，图元的文本在刷新数据时，也会跟着实时变化。
绑定变量之前，建议选择合适的输入方式，手动输入属性值，测试自己想要的效果，比如进度条的变化，状态的改变，事件的触发等。等测试达到自己想要的效果后，再将属性绑定到 IDMP 某个元素的属性。投入生产运营的组态，图元的属性一定是与元素的属性进行绑定了的。
