部署架构

本文按三种典型形态介绍 TDengine IDMP 部署：单实例部署、高可用最简部署、高可用最复杂部署。内容包含总体说明、具体介绍、组件说明与部署建议。

1. 总体说明

TDengine IDMP 的部署通常由以下部分组成：

数据采集侧：对接 OPC-UA/DA、MQTT、Aveva PI、其他数据源，通过 taosX agent 统一采集与转发数据。
服务侧：TDengine IDMP（可高可用和多实例）提供业务能力；TDengine TSDB 承载时序数据写入与查询。
接入与治理层（可选）：API Gateway 作为对外统一入口，提供路由、鉴权与流量治理。
外部基础依赖（按场景）：Redis、MySQL、分布式文件系统，以及可选的检索、消息队列、配置中心等。
网络边界：图中虚线 Firewall 表示隔离边界；跨边界通信应最小化开放端口并明确放通策略。

2. 具体介绍

2.1 单实例部署

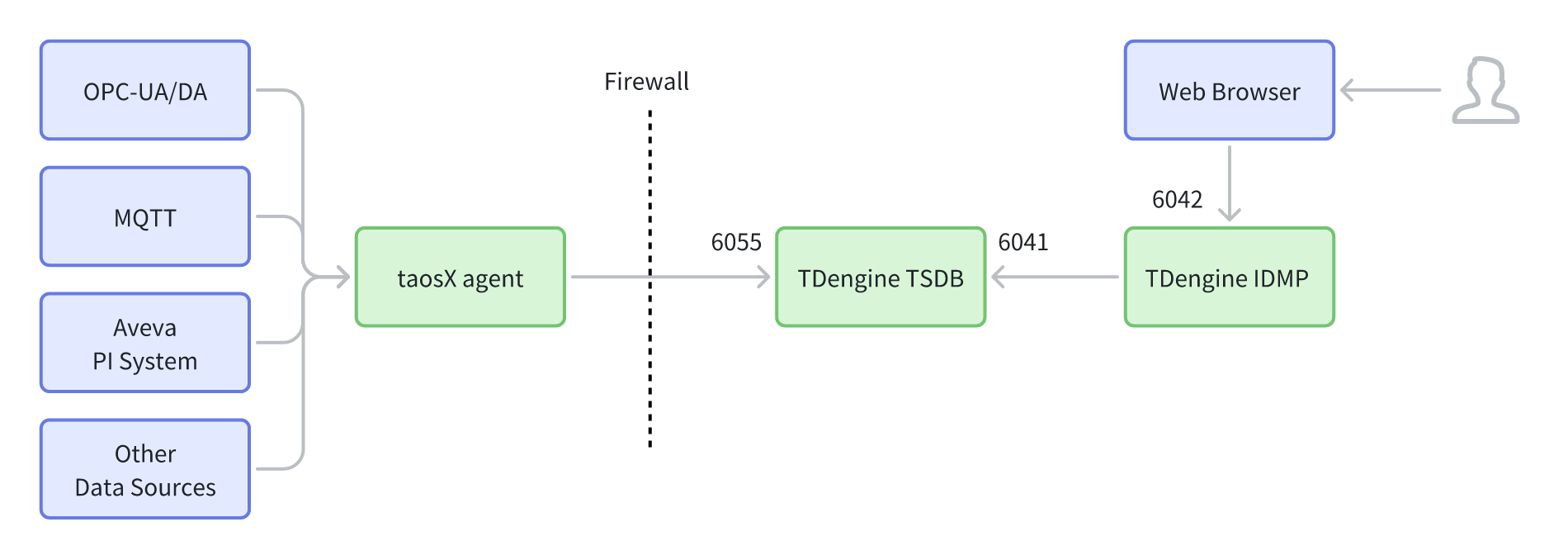

单实例部署

部署介绍：
单实例部署形态以“快速交付、低复杂度”为目标，通常用于 PoC、演示验证、小规模交付或封闭网络环境。TDengine IDMP 以单实例方式对外提供 Web/API 服务，采集侧通过 taosX agent 将数据写入 TDengine TSDB，IDMP 通过内部端口访问 TSDB 完成数据管理与查询。该形态组件最少、链路最短、部署与运维成本最低，但对外暴露面相对更大且存在单点风险，生产场景一般会进一步引入网关与多实例以增强安全与可用性。

链路概览：

Web Browser → TDengine IDMP（6042）
taosX agent →（穿越 Firewall）→ TDengine TSDB（6055）
TDengine IDMP → TDengine TSDB（6041）

特点：

组件更少、链路更短，适合 PoC/小规模/封闭网络。
对外暴露面相对更大（浏览器直连 IDMP），统一鉴权/限流/审计需要在服务侧或外部设施分别实现。
扩展到多实例与灰度发布时，通常需要引入额外的接入层（如网关或负载均衡）。

2.2 高可用最简部署

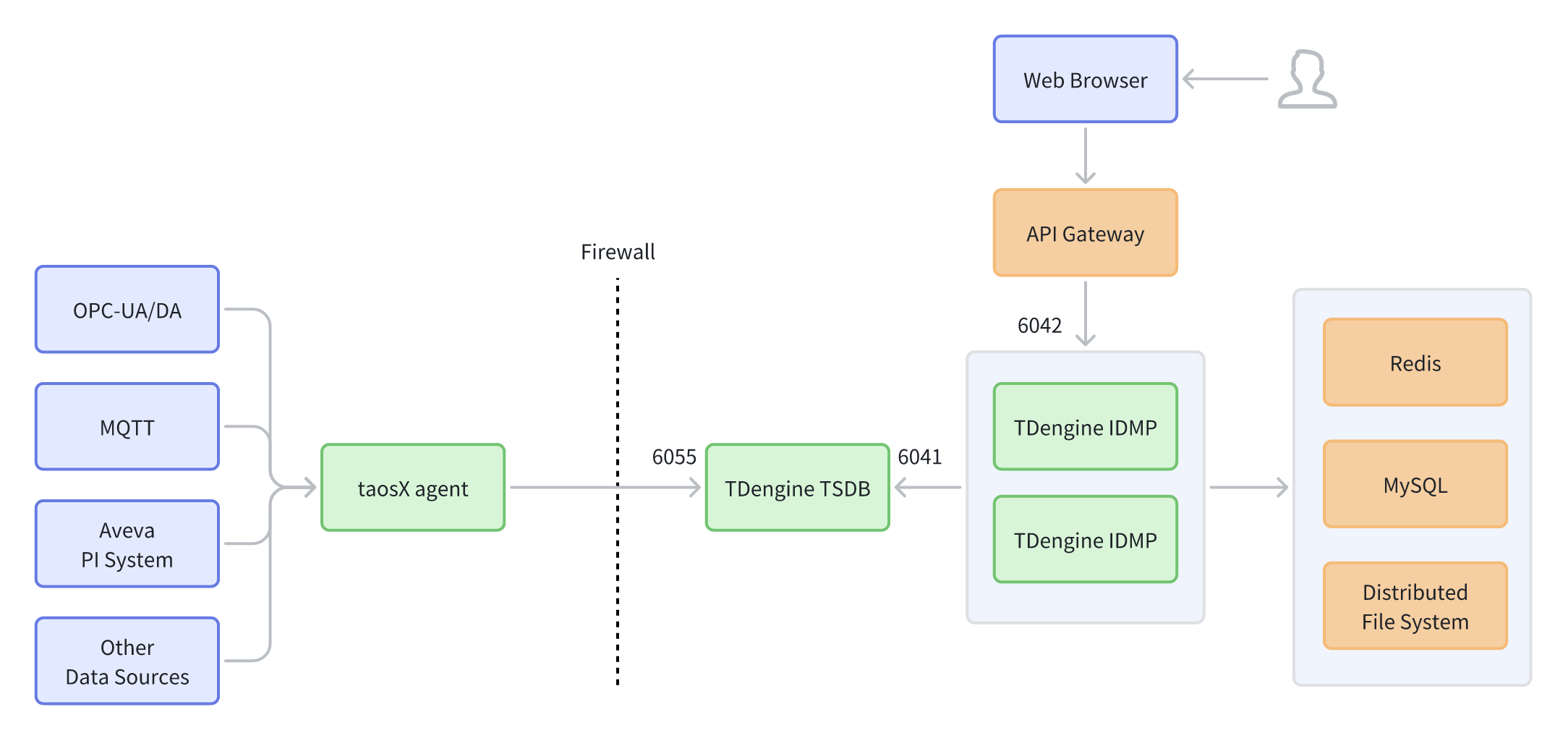

高可用最简部署

部署介绍：
高可用最简部署以“生产可用的最小闭环”为目标，在保持较低部署复杂度的同时引入 API Gateway 作为统一入口与治理层，对外仅暴露网关并将请求路由到后端 IDMP，从而减少 IDMP 直接暴露并便于统一鉴权、限流与审计；同时按常见生产需求配套 Redis、MySQL 与分布式文件系统等基础依赖，IDMP 可按需扩展为高可用多实例以提升可用性与吞吐，适合从 PoC 平滑过渡到生产并为后续能力扩展预留空间。

链路概览：

Web Browser → API Gateway → TDengine IDMP（6042）
taosX agent →（穿越 Firewall）→ TDengine TSDB（6055）
TDengine IDMP ↔ TDengine TSDB（6041）
IDMP 依赖（最简展示）：Redis / MySQL / Distributed File System

特点：

对外统一入口：外部仅需访问网关，减少 IDMP 直接暴露。
保留最常见的三类基础依赖，便于快速落地生产最小闭环。
适合希望“先规范入口治理、再逐步扩展周边能力”的部署路径。

2.3 高可用最复杂部署

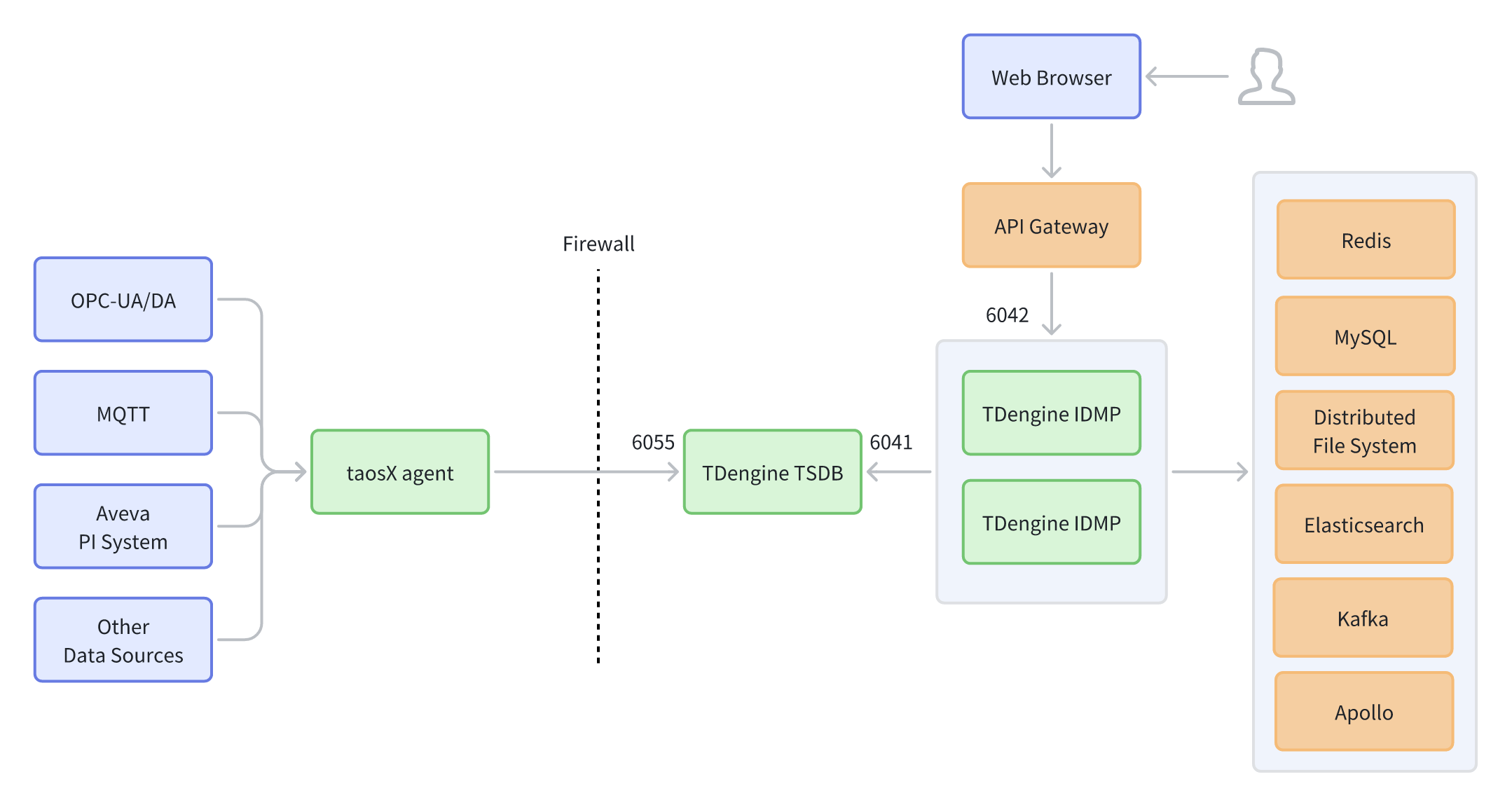

高可用最复杂部署

部署介绍：
高可用最复杂部署面向中大型生产环境与企业级集成需求，在“带网关统一接入”的基础上将 TDengine IDMP 规划为高可用多实例以获得更高吞吐与可用性，并按业务规模与治理要求引入更完整的周边能力（如检索、消息队列、配置中心等）以支撑异步解耦、统一检索分析、动态配置与服务治理；该形态部署与运维复杂度更高，但在稳定性、扩展性、审计与可观测性方面更完善，适合多系统集成、并发与容量持续增长、对可靠性和治理能力要求较高的场景。

链路概览：

Web Browser → API Gateway → TDengine IDMP（多实例）
taosX agent →（穿越 Firewall）→ TDengine TSDB（6055）
TDengine IDMP → TDengine TSDB（6041）
IDMP 外部依赖（完整展示）：Redis、MySQL、Distributed File System、Elasticsearch、Kafka、Apollo 等

特点：

网关承接统一接入与治理；IDMP 多实例提升吞吐与高可用。
周边依赖更完整，可满足检索分析、异步解耦、动态配置/服务发现等企业级能力。
适用于中大型生产环境、审计与稳定性要求高、需要多系统集成的场景。

3. 重点组件说明

3.1 API Gateway

定位： 外部访问与内部服务之间的统一入口与治理层。

典型职责：

统一入口：对外暴露单一地址/端口，减少后端服务直接暴露。
路由与负载均衡：将请求分发至 IDMP 实例和 TSDB 实例（支持水平扩展）。
安全控制：TLS 安全证书、统一鉴权（Token/SSO）、IP 访问控制等。
流量治理：限流、熔断、重试、超时、灰度发布。
观测与审计：统一接入日志、指标与链路追踪，便于排障与审计。

3.2 外部依赖组件

Redis：缓存与短期状态（也常用于分布式锁、计数器等）。单实例部署下使用内部缓存和内部锁来替代。
MySQL：关系型元数据（用户与权限、配置、任务定义、元数据关系等）。单实例部署下使用 H2 数据库来替换。
Distributed File System：文件/对象持久化（元数据、上传图元、导入导出文件、上传文件、设备文档等），比如 NFS 或者 Ceph FS。单实例部署直接使用本地文件系统。
Elasticsearch：集中索引管理和搜索。单实例和高可用最简部署的情况下使用内部 Lucene 来替换。
Kafka：异步消息与事件总线（解耦、削峰、任务编排、通知）。单实例部署使用内部的消息队里来替换，另外在高可用最简部署的情况下使用 Redis 的消息队列来替换。
Apollo：配置中心（动态配置、配置版本管理）。单实例和高可用最简部署的情况使用内部服务配置来替换。
