4.2.6 柱状图
4.2.6.1 概述

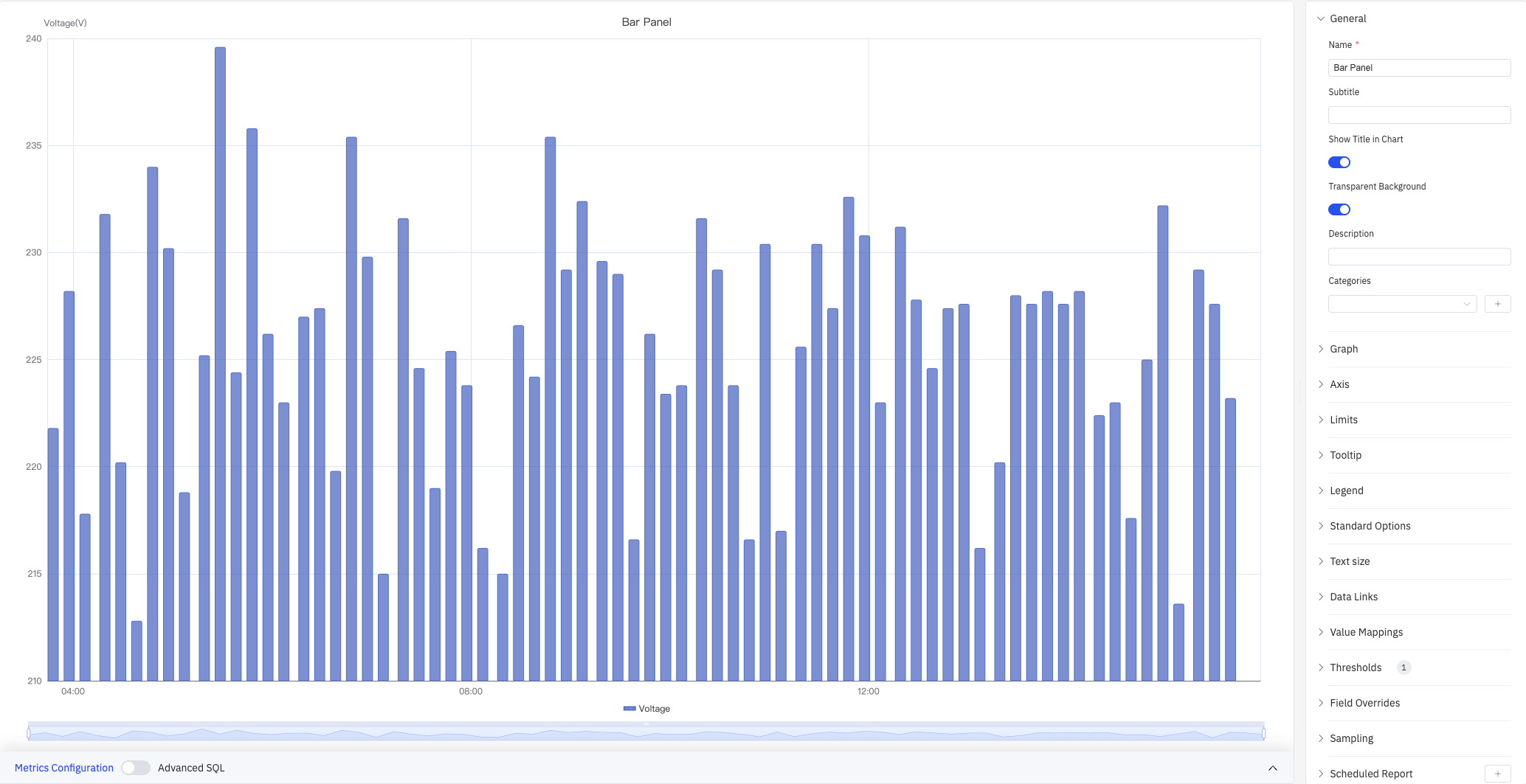

柱状图通过柱体的高度（横向布局时为宽度）来表示数值大小，适用于按时间桶或分类维度分组的聚合数据，是跨时期、跨分组比较的首选图表类型。
每个柱体对应一个聚合值：时间窗口内的总和、平均值或计数（如每小时能耗），或某一分类维度的值（如各生产线产量）。多个指标可以分组或堆叠展示。
4.2.6.2 适用场景
在以下情况下使用柱状图：
- 比较不同时间段（每小时、每天、每月）的离散数量
- 比较同一指标在多个分类或站点间的差异
- 使用堆叠柱体可视化各部分对整体的贡献
- 数据本质上是聚合的，而非连续时序数据
对于连续时序数据的趋势分析，请使用趋势图。对于单一汇总值（如今日总消耗），请使用统计值面板。
4.2.6.3 配置
图形配置
布局方向与堆叠

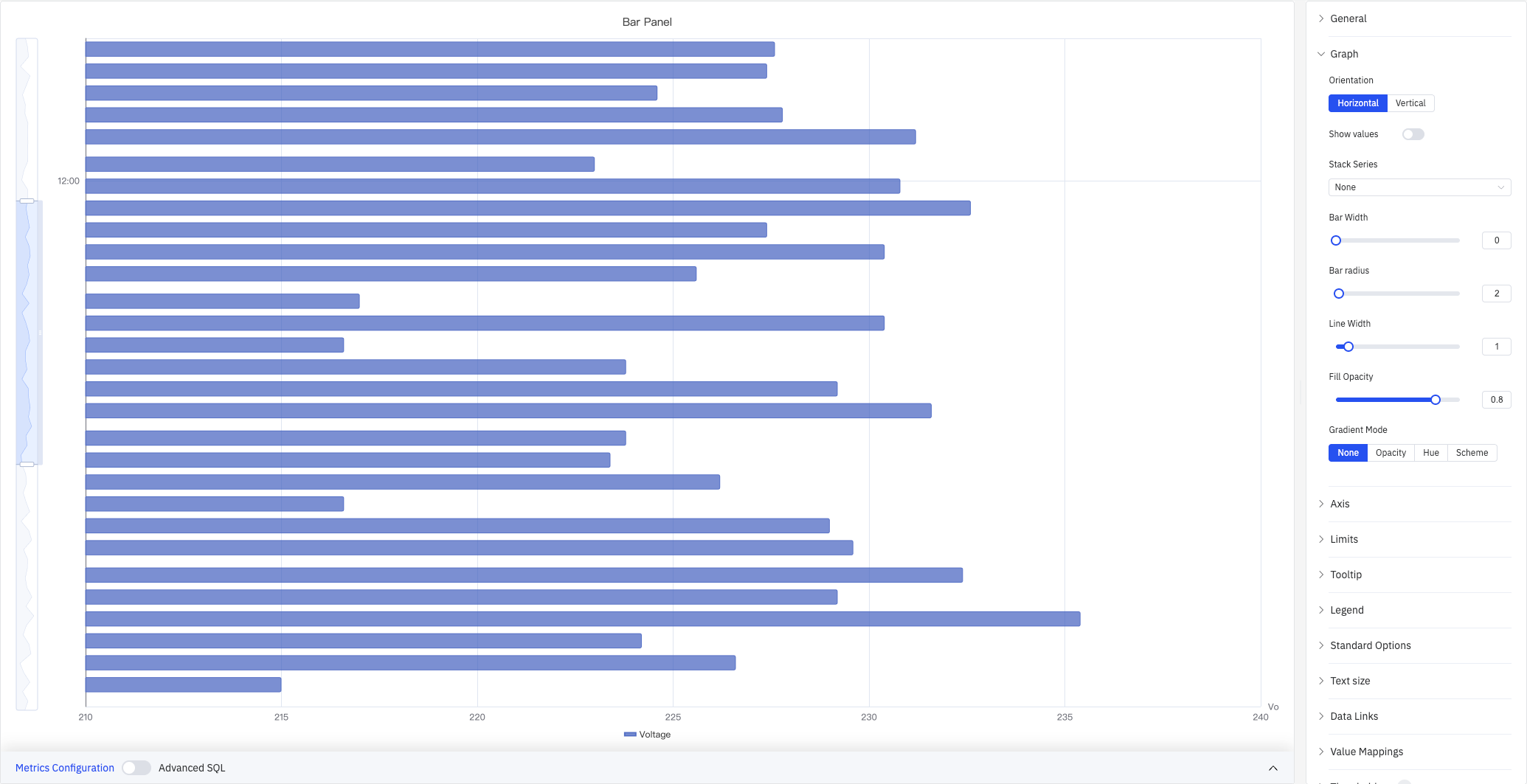

柱状图支持垂直（默认）和水平两种布局。当分类标签较长或需要并排比较多个组时，水平布局更易读：

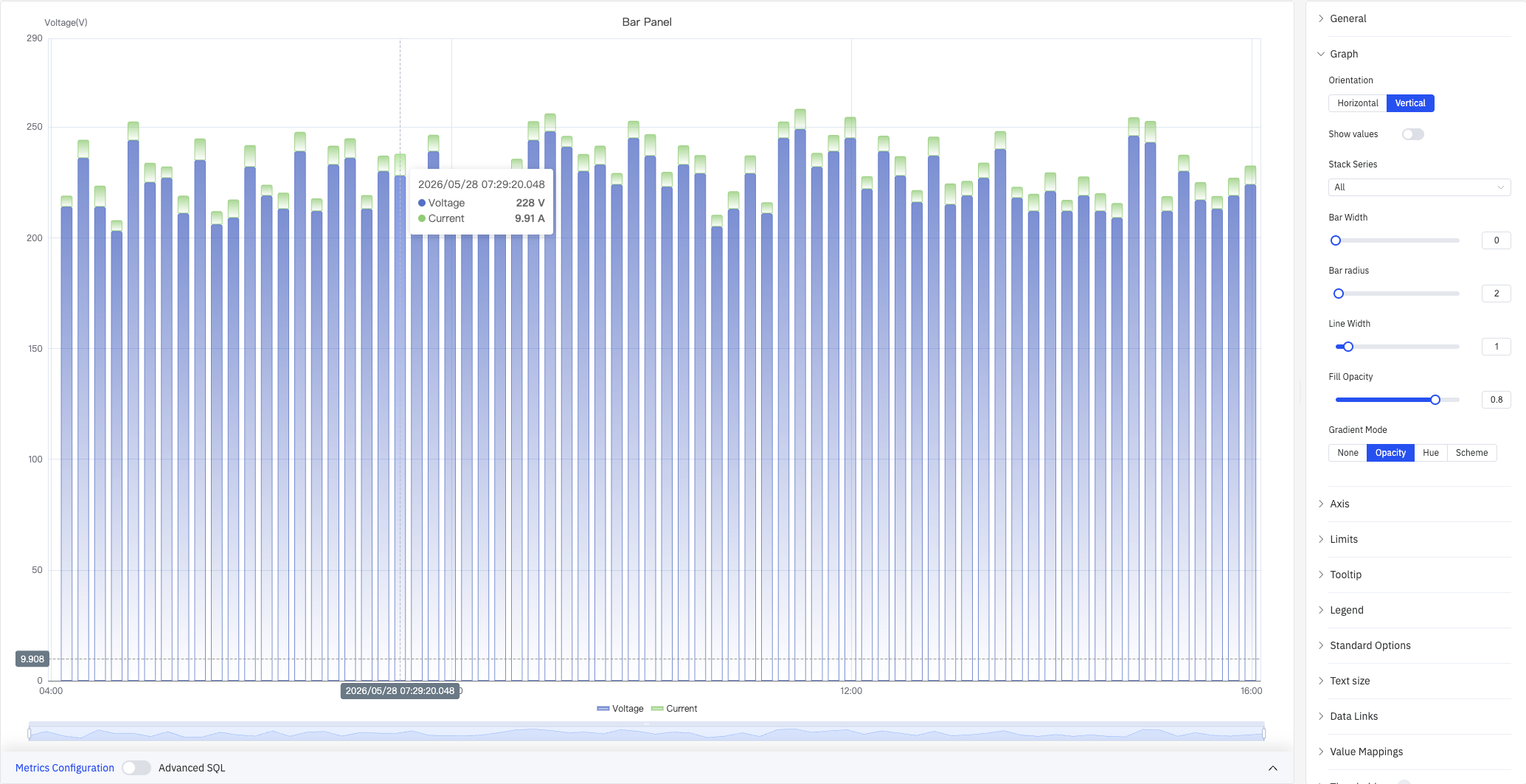

启用堆叠系列后，多个指标将叠加在同一根柱体中，便于观察各组成部分对总量的贡献：
柱体样式
| 设置 | 说明 |
|---|---|
| 布局方向 | 垂直（柱体向上延伸）或水平（柱体向右延伸） |
| 线点交叉 | 柱体在时间桶内的对齐位置：开始、中间、结尾 |
| 显示数值 | 是否在柱体上显示数据值标签（开关） |
| 堆叠系列 | 堆叠模式：不堆叠、相同正负号、堆叠所有、只堆叠正值、只堆叠负值 |
| 柱体宽度 | 柱体占可用宽度的百分比，范围 0–100（0 = 自动） |
| 柱体圆角 | 柱体顶部圆角半径，范围 0–100 |
| 线条宽度 | 柱体边框描边粗细，范围 0–10（0 = 无边框） |
| 填充透明度 | 柱体填充颜色的不透明度，范围 0–1 |
| 渐变模式 | 柱体颜色渐变方式：无、透明度、色调、配色方案 |

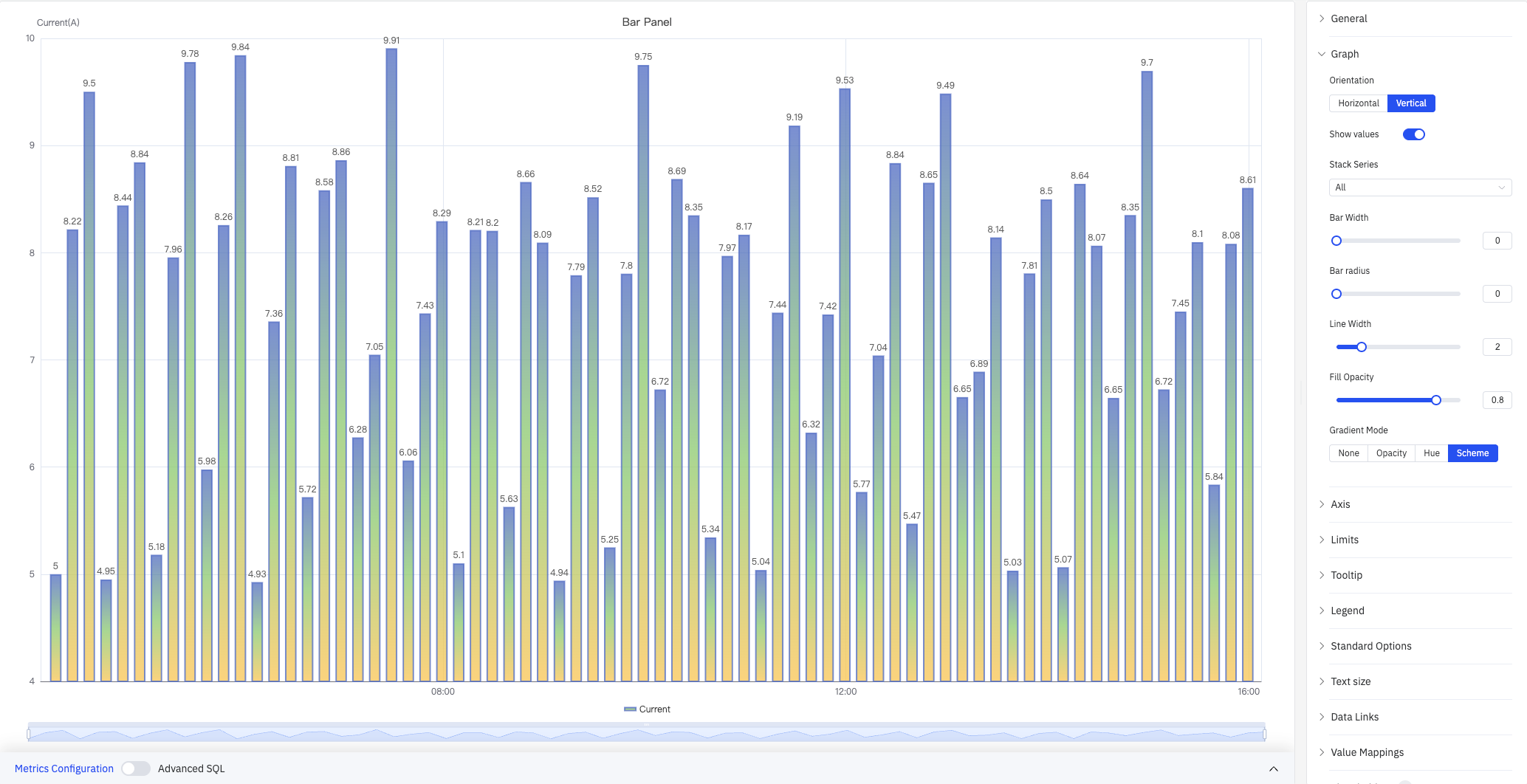

渐变模式可为柱体添加渐变填充效果，提升图表的视觉层次感：
标签
当分类标签较长或数量较多时，可能在坐标轴上重叠。以下设置可改善可读性：
| 设置 | 说明 |
|---|---|
| 标签旋转 | 坐标轴标签的旋转角度，–90° 至 +90°（步进 45°） |
| 标签间隔 | 标签密度：自动、小、中、大 |
坐标轴设置

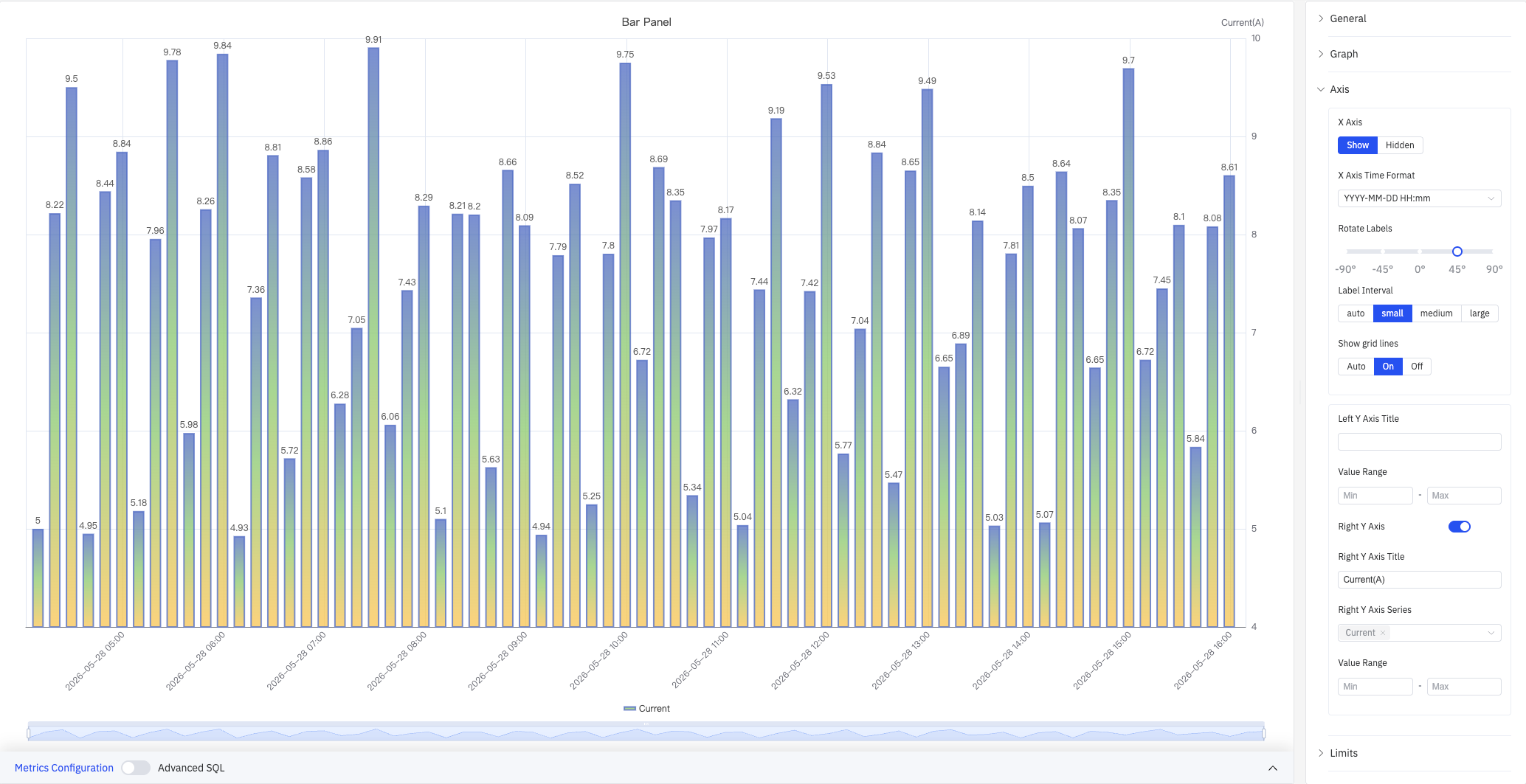

Y 轴支持配置显示名称，并可手动设定数值范围。当同时绘制量程差异较大的多个指标时，可启用右坐标轴为不同指标分配独立刻度：
| 设置 | 说明 |
|---|---|
| X 轴 | 显示或隐藏 X 轴 |
| X 轴时间格式 | X 轴时间戳的显示格式（留空则自动选择） |
| 标签旋转 | X 轴标签的旋转角度，–90° 至 +90° |
| 标签间隔 | 标签密度：自动、小、中、大 |
| 显示网格线 | 网格线显示策略：自动、显示、隐藏 |
| 左坐标轴标题 | 左 Y 轴的标签文字 |
| 数值范围 | 左 Y 轴的最小值和最大值（留空则自动缩放） |
| 右坐标轴 | 启用右侧辅助 Y 轴 |
| 右坐标轴标题 | 右 Y 轴的标签文字（右坐标轴开启后可用） |
| 右坐标轴系列 | 选择绑定到右 Y 轴的系列（右坐标轴开启后可用） |
| 数值范围（右） | 右 Y 轴的最小值和最大值（右坐标轴开启后可用） |
边界值

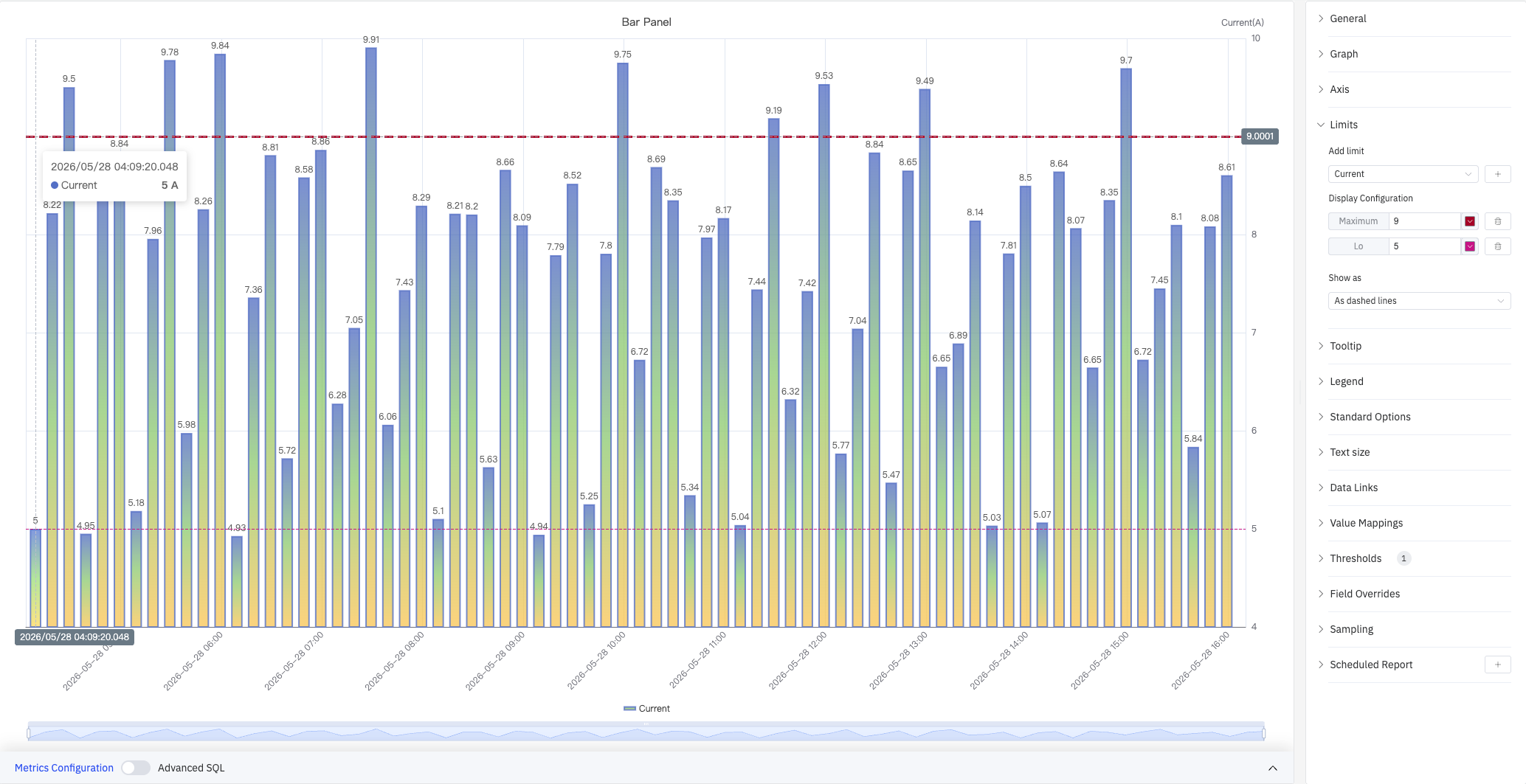

来自属性配置的限值——LoLo、Lo、Target（目标值）、Hi、HiHi——可作为水平参考线叠加在柱体上，标记安全和警戒区域：
| 设置 | 说明 |
|---|---|
| 添加边界值 | 选择指标来源，然后从下拉菜单中选择限值类型（可多次添加） |
| 显示为 | 限值展示方式：线、区域、线和区域 |
提示框

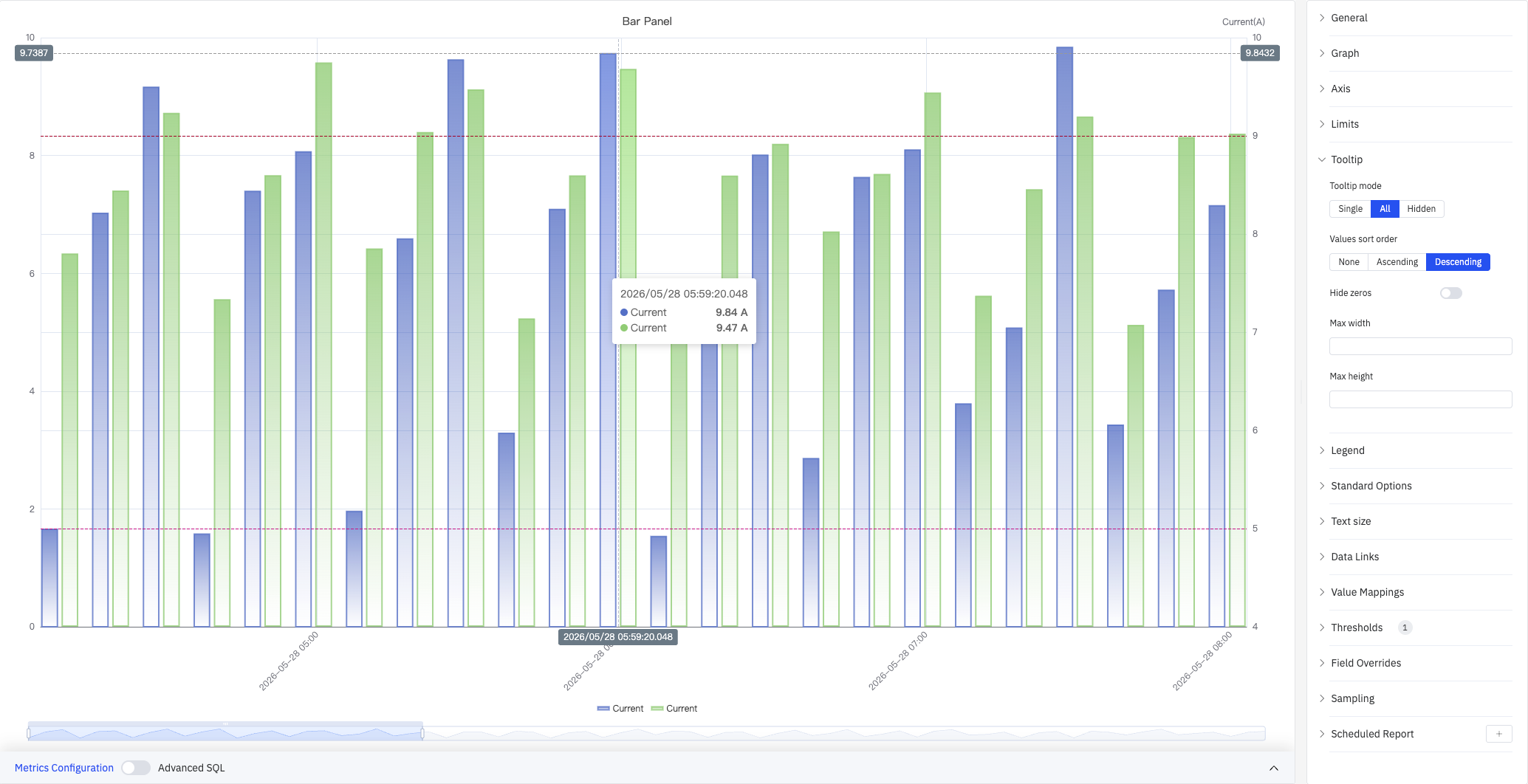

悬停柱体时弹出的提示框显示该数据点的详细数值。当模式设为"全部"时，提示框同时显示所有系列在该时间点的值：
| 设置 | 说明 |
|---|---|
| 提示框模式 | 悬停显示方式：单个、全部、隐藏 |
| 值排序 | 提示框内数值排序：无、升序、降序（全部模式下可用） |
| 隐藏零值 | 是否在提示框中隐藏数值为 0 的项（全部模式下可用） |
| 最大宽度 | 提示框最大宽度（像素） |
| 最大高度 | 提示框最大高度（像素） |
图例

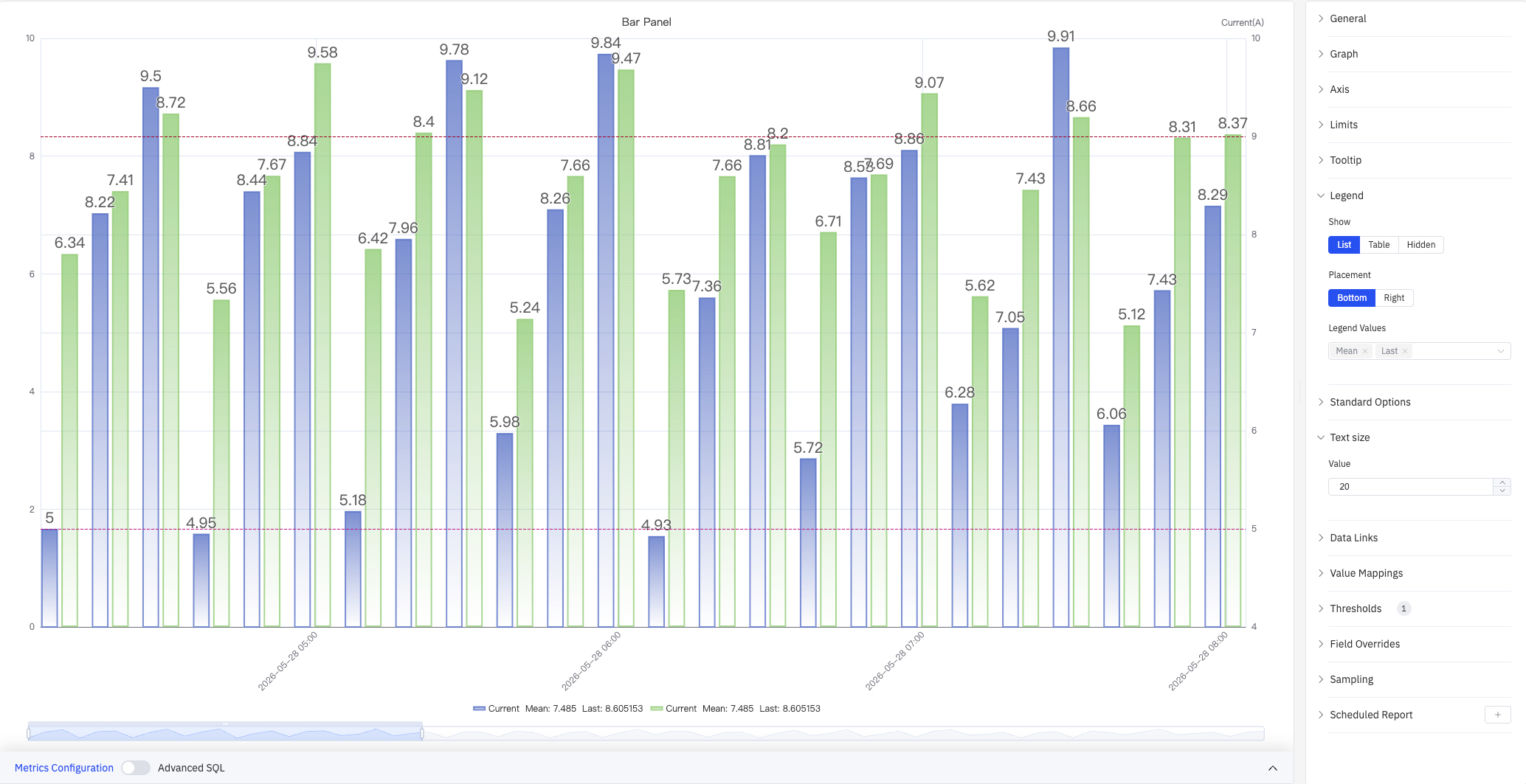

在表格模式下，图例可以在每个系列旁边显示汇总统计数据（最大值、最小值、平均值、总和等）：
| 设置 | 说明 |
|---|---|
| 显示 | 显示模式：列表、表格、隐藏 |
| 位置 | 放置位置：底部、右侧 |
| 宽度 | 图例区域宽度（像素，仅右侧布局时可用） |
| 图例值 | 在表格模式下显示的统计数据，可多选：最大值、最小值、平均值、总和、计数、第一个值、最后一个值等 |
标准配置
| 设置 | 说明 |
|---|---|
| 最小值 | 数据渲染的参考最小值（留空则从数据自动计算） |
| 最大值 | 数据渲染的参考最大值（留空则从数据自动计算） |
| 小数位数 | 数值显示的小数位数（留空则自动判断） |
| 配色方案 | 系列颜色分配策略：单色、单色深浅映射（按系列）、阈值取色（按值）、经典调色板、经典调色板（按系列名）、自定义调色板 |
数据链接
数据链接为图表上的数据点附加可点击的跳转 URL：
| 设置 | 说明 |
|---|---|
| 标题 | 链接的显示名称 |
| URL | 跳转目标地址，支持变量插值 |
| 在新标签页打开 | 是否在新浏览器标签页中打开链接 |
| 一键跳转 | 启用后点击数据点直接跳转（同时只能有一条链接启用此功能） |
值映射
值映射将数据值替换为自定义的显示文本并赋予颜色：
| 映射类型 | 说明 |
|---|---|
| 值 | 精确匹配特定数值或文本 |
| 范围 | 匹配指定数值范围 |
| 正则表达式 | 使用正则表达式匹配并替换 |
| 特殊值 | 匹配 null、NaN、布尔值、空字符串等 |
| 其他值 | 匹配所有未被前面规则覆盖的值 |
颜色阈值
颜色阈值根据数据值动态改变柱体颜色，用于高亮显示超出正常范围的数据：
| 设置 | 说明 |
|---|---|
| 阈值模式 | 阈值判断方式：绝对值、百分比 |
| 添加阈值 | 新增一条阈值规则，每条规则包含数值边界和对应颜色 |
颜色阈值生效需在标准配置中将配色方案设置为阈值取色（按值）。
个性化配置
个性化配置允许对单个指标覆盖全局图形设置。选定目标指标名称后，可添加以下属性进行覆盖：系列样式、线宽、填充透明度、线条透明度、线条颜色、点大小、显示点、连接空值、堆叠、渐变模式、显示值。
降采样
当查询结果中的数据点过多时，可启用降采样减少渲染数量以提升显示性能：
| 设置 | 说明 |
|---|---|
| 启用降采样 | 开关，默认关闭 |
| 最大数据点数 | 降采样后保留的最大数据点数量 |
| 聚合函数 | 降采样时使用的聚合方式（如 AVG、MAX、MIN 等） |
定时报告
柱状图面板支持定时报告功能，可将图表以图片形式定期发送到指定邮箱或飞书群。配置入口位于面板右上角菜单中。
4.2.6.4 使用示例
每日能耗对比。 能源分析师需要比较过去一个月每天的用电量。使用 1 天滑动窗口的柱状图每天显示一个柱体，配合 Hi 限值线高亮超过目标消耗的天数。
站点间产量对比。 运营经理按站点名称添加维度分组，每个柱体代表所选时间段内一个站点的总产量。当站点名称较长时，切换到水平布局可提高可读性。
居民与工业负荷堆叠。 将居民用电量和工业用电量两个指标添加到同一柱状图中，启用堆叠系列。每个柱体显示总负荷，两个组成部分用颜色分隔，便于观察各时间桶中哪个部分占主导地位。
