4.2.12 热力图
4.2.12.1 概述
热力图将时间序列数据聚合为二维网格，X 轴为时间，Y 轴为数值区间，每个单元格的颜色深浅表示落在该区间的数据点密度（计数）。它是分析数值分布随时间演变的有效工具，能直观揭示集中趋势的漂移、周期性模式和异常波动时段。热力图仅支持单个指标。

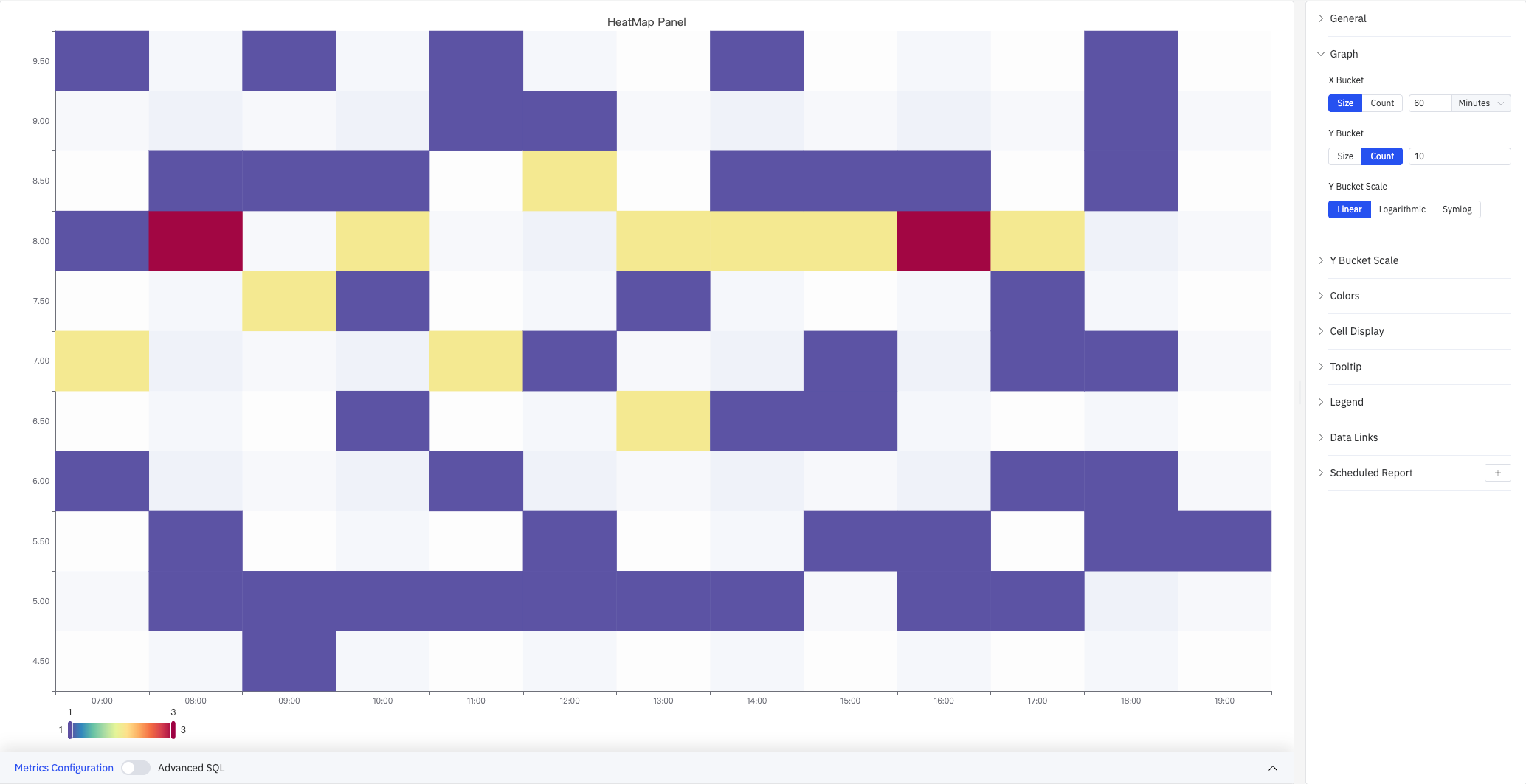

上图展示了 HeatMap Panel：X 轴时间范围 07:00–19:00，Y 轴数值范围 4.5–9.5。颜色从蓝色（低密度）到红色（高密度）渐变，色阶范围为 1–3。右侧面板展开了 Graph 配置区域，显示 X Bucket（Size 模式，60 分钟）、Y Bucket（Count 模式，10）和 Y Bucket Scale（Linear）。其余配置区域以折叠形式排列：Y Bucket Scale、Colors、Cell Display、Tooltip、Legend、Data Links、Scheduled Report。
4.2.12.2 适用场景
在以下情况下使用热力图：
- 需要观察某个过程变量的数值分布如何随时间变化（分布漂移）
- 需要发现周期性规律，例如在特定班次或时段中数值集中的区域
- 希望同时看到大量数据点的整体分布，而不是被单个点的细节淹没
4.2.12.3 配置
图形配置
图形配置（Graph）控制热力图的分桶方式和 Y 轴刻度类型。
X Bucket 和 Y Bucket 的分桶模式均可在两种方式之间切换：
| 设置 | 说明 |
|---|---|
| X Bucket 模式 | Size（按固定时间宽度分桶）或 Count（将时间范围等分为指定列数） |
| X Bucket 大小 / 数量 | Size 模式时输入时间宽度和单位（如 60 Minutes）；Count 模式时输入列数（1–500） |
| Y Bucket 模式 | Size（按固定数值宽度分桶）或 Count（将数值范围等分为指定行数） |
| Y Bucket 大小 / 数量 | Size 模式时输入数值宽度；Count 模式时输入行数（1–500） |
Y Bucket Scale 控制 Y 轴的刻度类型：
| 选项 | 说明 |
|---|---|
| Linear | 线性均匀刻度（默认），适合数值范围不跨量级的场景 |

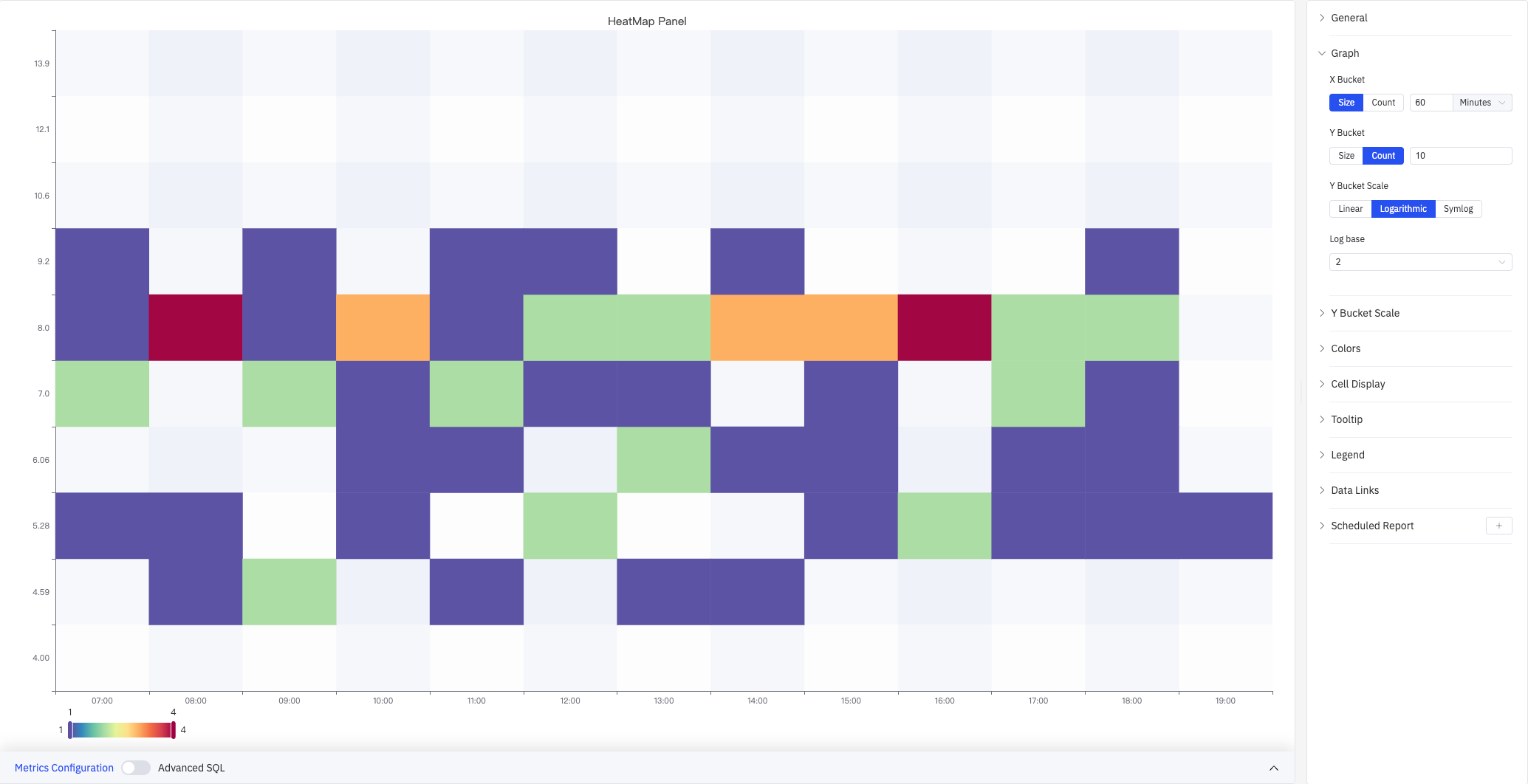

| Logarithmic | 对数刻度，下图展示 Log base=2 时 Y 轴的非均匀间距（4.00–13.9） |
| Symlog | 对称对数刻度，在 Linear threshold 范围内保持线性，超出后转为对数刻度 |

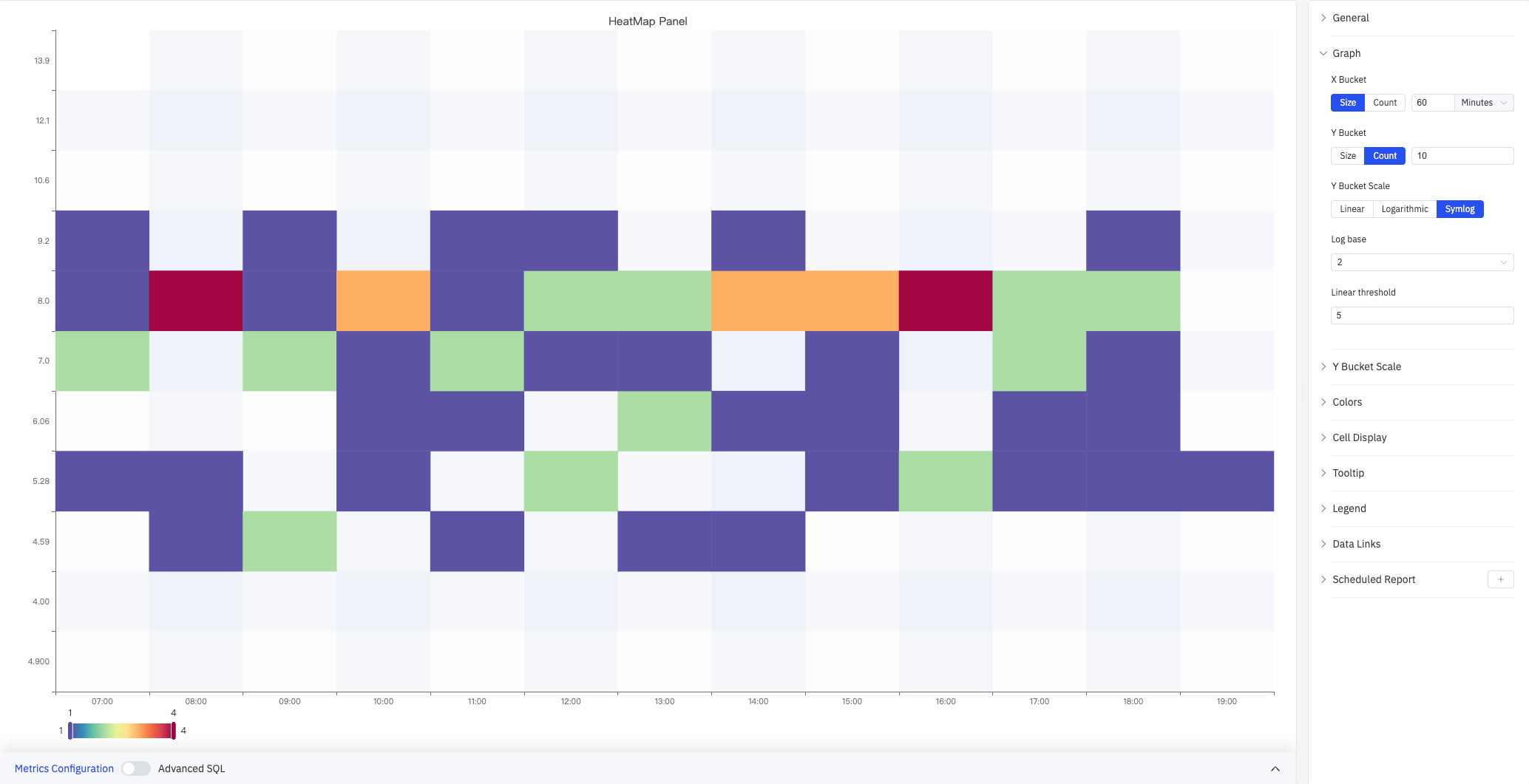

Symlog 在线性阈值内保持均匀间距，适合同时包含小值密集区和大值稀疏区的数据集。选择 Logarithmic 或 Symlog 时，额外显示以下参数：
| 设置 | 说明 |
|---|---|
| Log base | 对数底数：2 或 10 |
| Linear threshold | 线性区间范围（仅 Symlog 时可用） |
Y 轴显示
Y Bucket Scale 配置区域控制 Y 轴的显示外观：

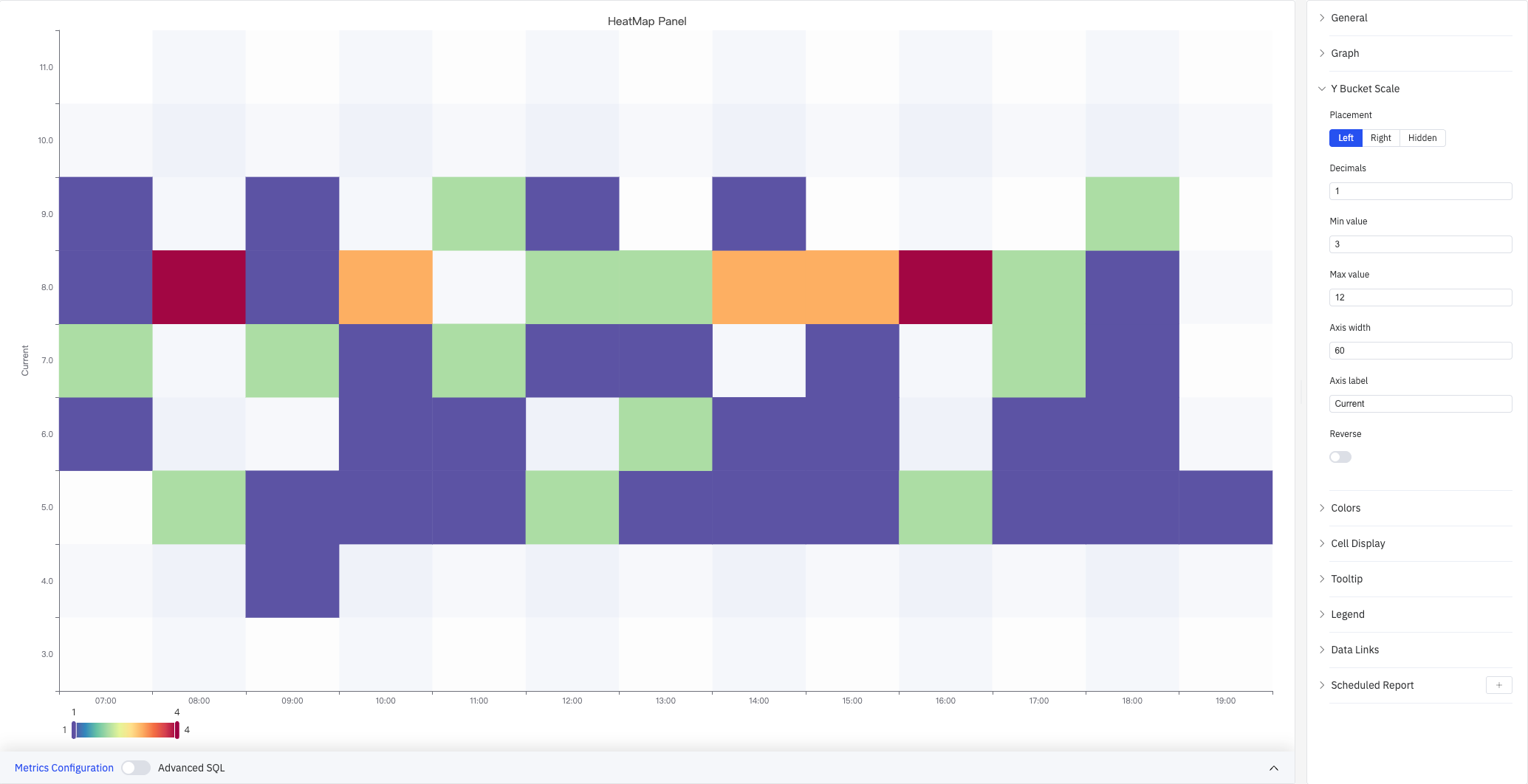

上图展开了 Y Bucket Scale 配置面板，Y 轴标签设置为"Current"，最小值 3，最大值 12，轴宽度 60。图表左侧显示"Current"轴标签。
| 设置 | 说明 |
|---|---|
| Placement | Y 轴的显示位置：Left、Right、Hidden |
| Decimals | Y 轴刻度标签的小数位数（留空则自动判断） |
| Min value | Y 轴显示范围的下限（留空则自动计算） |
| Max value | Y 轴显示范围的上限（留空则自动计算） |
| Axis width | Y 轴区域的像素宽度（留空则自动） |
| Axis label | Y 轴的自定义标签文字 |
| Reverse | 是否将 Y 轴方向反转（大值在下），默认关闭 |
颜色
颜色配置（Colors）控制单元格的颜色映射方式：

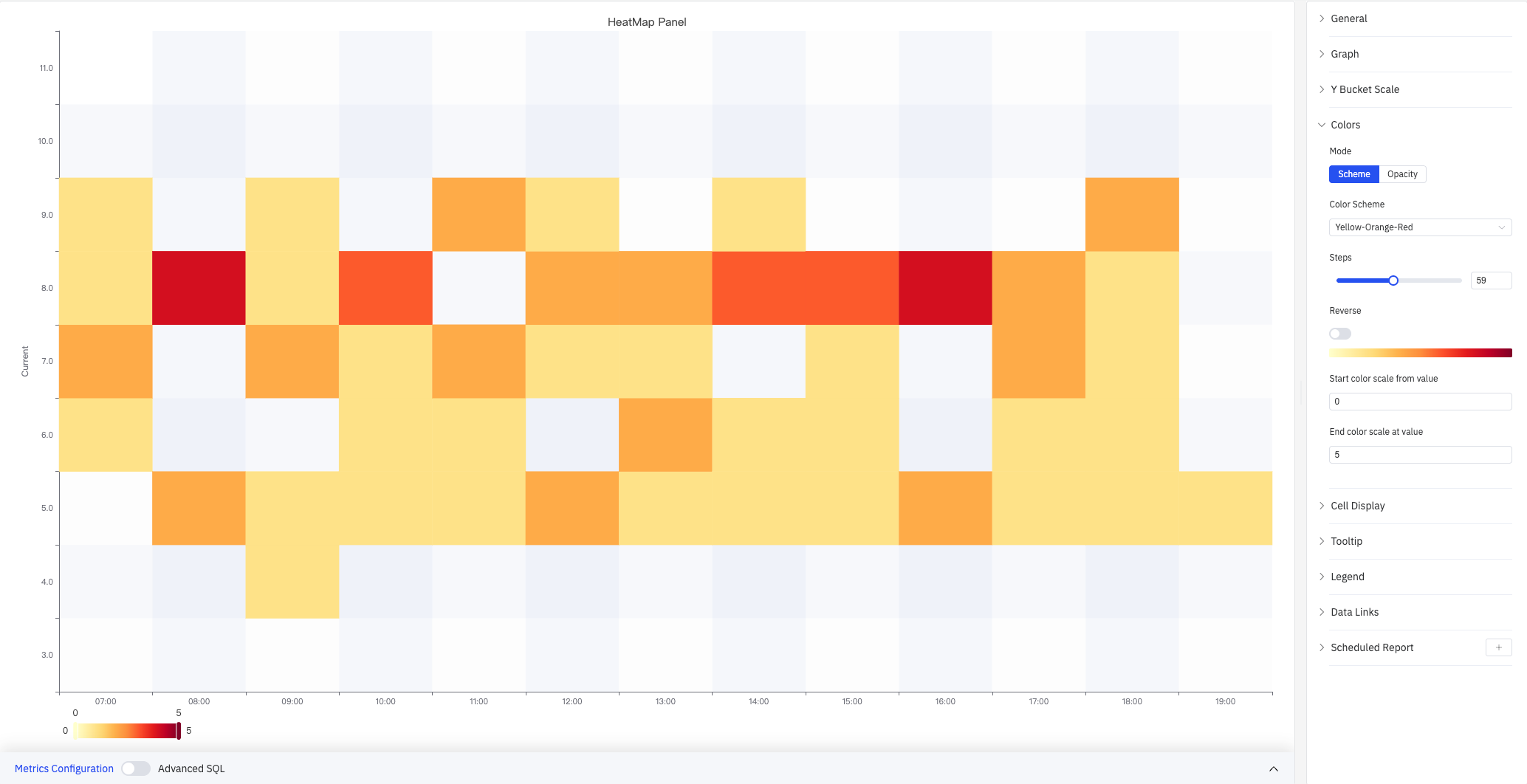

上图将配色方案设置为 Yellow-Orange-Red，Steps 为 59，颜色映射范围固定在 0–5。图表底部图例显示从黄色（0）到红色（5）的渐变色阶。
| 设置 | 说明 |
|---|---|
| Mode | 颜色映射方式：Scheme（使用预设渐变色方案）或 Opacity（单色深浅变化） |
| Color Scheme | 内置配色方案，如 Yellow-Orange-Red、Spectral 等；仅 Scheme 模式时可用 |
| Steps | 颜色渐变的离散步数（2–128） |
| Reverse | 是否将颜色渐变方向反转（低值颜色与高值颜色对调） |
| Start color scale from value | 颜色映射范围的最小值（留空则从数据自动计算） |
| End color scale at value | 颜色映射范围的最大值（留空则从数据自动计算） |
单元格显示
单元格显示（Cell Display）控制单元格的间距和可见性过滤：

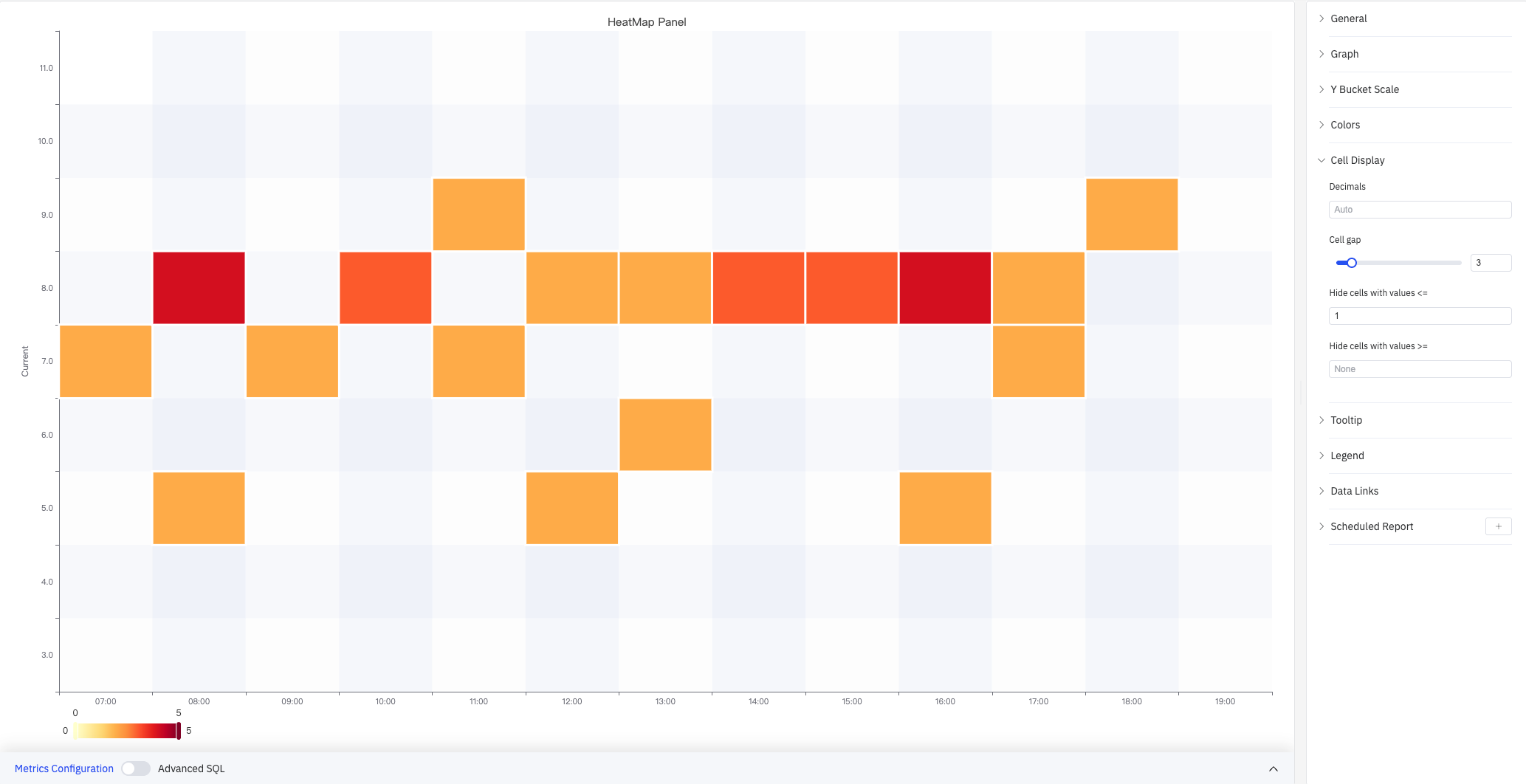

上图将 Cell gap 设置为 3（单元格间有细小间隙），Hide cells with values ≤ 设置为 1，计数为 1 的单元格不显示颜色（呈现为空白）。与不过滤相比，图中只保留了计数 ≥2 的单元格，使高密度区域更加突出。
| 设置 | 说明 |
|---|---|
| Decimals | 提示框中单元格计数值的小数位数（留空则自动） |
| Cell gap | 相邻单元格之间的间距像素数（0–25） |
| Hide cells with values ≤ | 计数小于等于该值的单元格不显示颜色，默认过滤近零值 |
| Hide cells with values ≥ | 计数大于等于该值的单元格不显示颜色（留空则不过滤） |
提示框

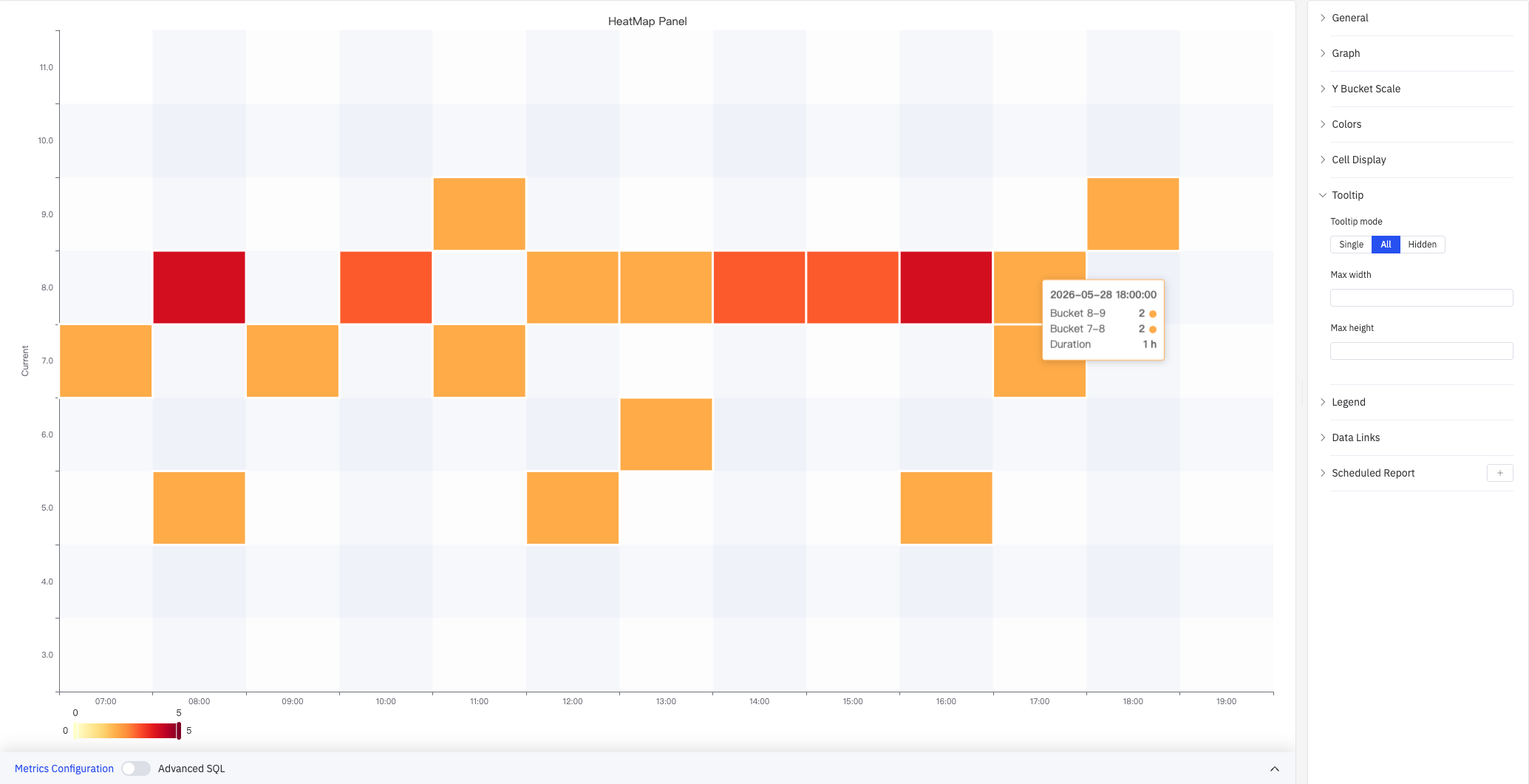

上图提示框模式设置为 All，悬停 2026-05-28 18:00:00 时显示：Bucket 8-9 计数 2、Bucket 7-8 计数 2、Duration 1 h。
| 设置 | 说明 |
|---|---|
| Tooltip mode | 悬停显示方式：Single（仅悬停单元格所在行）、All（显示该时间列所有分桶）、Hidden |
| Max width | 提示框最大宽度（像素） |
| Max height | 提示框最大高度（像素） |
图例
| 设置 | 说明 |
|---|---|
| 显示 | 显示模式：列表、表格、隐藏 |
| 位置 | 放置位置：底部、右侧 |
| 宽度 | 图例区域宽度（像素，仅右侧布局时可用） |
| 图例值 | 在表格模式下显示的统计数据，可多选：最大值、最小值、平均值、总和等 |
数据链接
数据链接为单元格附加可点击的跳转 URL：
| 设置 | 说明 |
|---|---|
| 标题 | 链接的显示名称 |
| URL | 跳转目标地址，支持变量插值 |
| 在新标签页打开 | 是否在新浏览器标签页中打开链接 |
| 一键跳转 | 启用后点击单元格直接跳转（同时只能有一条链接启用此功能） |
定时报告
热力图面板支持定时报告功能，可将图表以图片形式定期发送到指定邮箱或飞书群。配置入口位于面板右上角菜单中。
4.2.12.4 使用示例
传感器值分布漂移检测。 工艺工程师查看一个季度内某压力传感器的热力图（X 轴按天分桶，Y 轴 Count=20 行）。前两个月颜色集中在中间偏低的行；进入第三个月后分布明显上移，提示该压力回路可能存在漂移，需要重新校准。
电流日波动规律。 运营分析师查看连续 30 天的电流热力图（X 轴按小时分桶，Y 轴 Size 模式）。热力图显示每天凌晨 2–4 时电流集中于较低区间，正午 11–13 时集中于较高区间，揭示出与生产负荷相关的周期性规律。
宽量级数据分析。 维护工程师对某传感器的数值范围跨越多个量级，将 Y Bucket Scale 切换为 Logarithmic（Log base=2），使高频小值区间和低频大值区间的分桶分辨率更加均衡，辅助识别异常值分布区域。
